- 厚み3tから6tまで5アイテムを品揃え、用途に合わせてお選びいただけます
- ネジ穴が加工されていますので、タップ加工が不要です

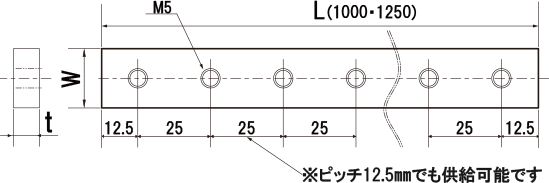

- 標準ピッチ25㎜ （12.5㎜でも供給可能です）
製品

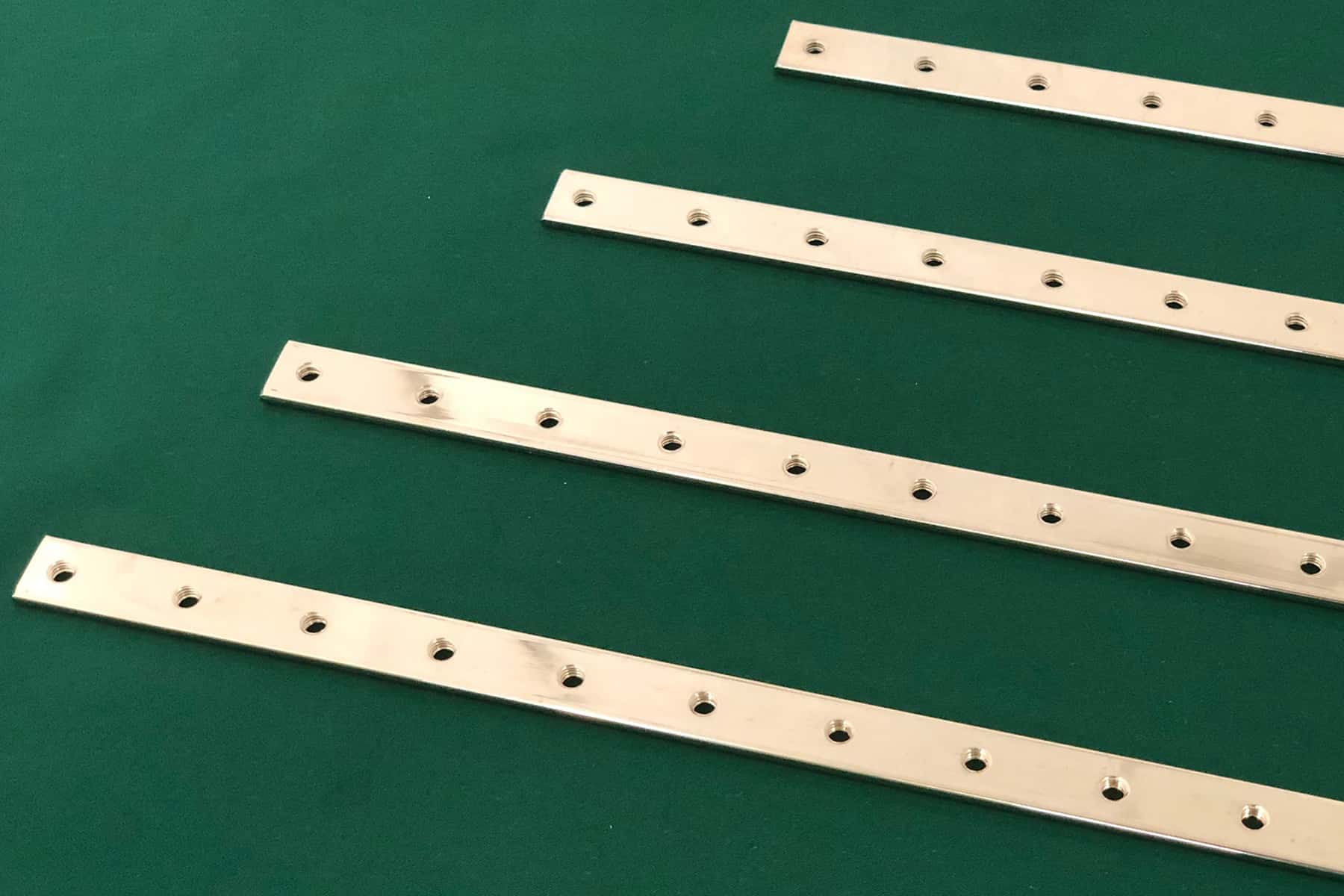

主幹バー・アースバー
（標準仕様品）
厚み3tから8tまで７アイテム、2サイズを品揃え。
用途に合わせてお選びいただけます。
ネジ穴が加工されていますので、タップ加工が不要です。
資料・ダウンロード
ミブ会員
ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例）CADデータ、仕様参考図、環境資料、アプリケーション、等
概要
受配電盤・制御盤・分電盤などの主幹・分岐・接地アース用銅帯
標準仕様品
型式
| 品番 | サイズ | t | W | L | 重量(g) |
|---|---|---|---|---|---|
| MD-312-1 | 3t × 12 × 1000 | 3 | 12 | 1000 | 325 |
| MD-312-2 | 3t × 12 × 1250 | 3 | 12 | 1250 | 400 |
| MD-315-1 | 3t × 15 × 1000 | 3 | 15 | 1000 | 405 |
| MD-315-2 | 3t × 15 × 1250 | 3 | 15 | 1250 | 500 |
| MD-415-1 | 4t × 15 × 1000 | 4 | 15 | 1000 | 540 |
| MD-415-2 | 4t × 15 × 1250 | 4 | 15 | 1250 | 670 |
| MD-420-1 | 4t × 20 × 1000 | 4 | 20 | 1000 | 720 |
| MD-420-2 | 4t × 20 × 1250 | 4 | 20 | 1250 | 895 |
| MD-520-1 | 5t × 20 × 1000 | 5 | 20 | 1000 | 900 |
| MD-520-2 | 5t × 20 × 1250 | 5 | 20 | 1250 | 1120 |
| MD-620-1 | 6t × 20 × 1000 | 6 | 20 | 1000 | 1080 |
| MD-620-2 | 6t × 20 × 1250 | 6 | 20 | 1250 | 1340 |
| MD-830-1 | 8t × 30 × 1000 | 8 | 30 | 1000 | 2160 |
| MD-830-2 | 8t × 30 × 1250 | 8 | 30 | 1250 | 2680 |
