株式会社壬生電機製作所 / 製品 / Wieland(ビーランド)

製品

Wieland(ビーランド)

プッシュイン端子台 防水コネクタ プリント基板用端子台 プッシュイン端子台用アクセサリー

絞り込み

絞り込み条件はありません

詳細仕様につきましては、各製品ページ、製品カタログにてご確認ください。

購入相談/技術相談

プリント基板用端子台 wiecon

品番: wiecon

プリント基板用端子台 wiecon

Wieland(ビーランド)製品
基板用 端子台 コネクタ

【シリーズ仕様概略】
接続電線適合範囲
0.14 mm²~16 mm²
定格電流 (~最大値)
~76A
定格電圧 (~最大値)
~1000V
接続方式
ネジ、スプリングまたはプッシュイン
ピッチ
2.5mm~10.16mm
THR(リフロータイプ)あり

基板用 [PCB] 端子台 コネクタもございます。
詳細につきましては、別途お問い合わせください。
下方にカタログ[英語版]ダウンロードリンクがございます。

ダウンロード

購入相談/技術相談

防水コネクタ RST MINI

品番: Wieland(ビーランド) 防水コネクタ RST MINI

防水コネクタ RST MINI

ドイツ Wieland社製 防水コネクタ

定格電圧
250/400 V
定格電流
16A
極数
2 ~ 5 極
接続方式
ネジ接続
保護等級
IP66/68(2時間 3m)/69
規格
VDE (IEC 61535) UL (UL 2238) CSA (C22.2 No.182.1/C22.2 No.182.3) RINA, LR, DNV / GL, BV

防水性が高く、作業性に優れたコネクタ
ツイストロック機能による自動ロック嵌合

≪特徴≫

  • 高い防水・防塵レベル IP65/66 IP67/68 IP69
  • 容易な配線 配線時間を短縮
  • 国際規格に準拠
  • 自動ロック機能(プラグ&ソケット嵌合)
  • パネルマウントタイプにより内部の基盤を保護

ダウンロード

購入相談/技術相談

防水コネクタ RST CLASSIC

品番: Wieland(ビーランド) 防水コネクタ RST CLASSIC

防水コネクタ RST CLASSIC

ドイツ Wieland社製 防水コネクタ

定格電圧
250/400 V
定格電流
20A 25A 32A
極数
2 ~ 7 極
接続方式
ネジ接続 スプリング接続 クリンプ(圧着)接続
保護等級
IP66/68(2時間 3m)/69
規格
IEC 61535 (VDE 0606); DIN EN 61984 (VDE 0627) VDE 0110 IEC 60999 UL 2238; CSA: C22.2 No.182.2-M1987 LR Type Approval System2 PfG 191 TÜV Rheinland DNV/GL; RINA; BV; ATEX; IECEx; CSA*; UL* ;CQC * rewirable  models

防水性が高く、作業性に優れたコネクタ

≪特徴≫

  • 高い防水・防塵レベル IP65/66 IP67/68 IP69
  • 容易な配線 配線時間を短縮
  • 国際規格に準拠
  • 三種類[ネジ,スプリング,圧着]の接続方法
  • パネルマウントタイプにより内部の基盤を保護

ダウンロード

購入相談/技術相談

防水コネクタ RST MINI 16i2/3

品番: RST MINI 16i2/3

防水コネクタ RST MINI 16i2/3

厳しい環境に強いコネクタ

定格電圧
250/400V, UL 300V
定格電流
16A
適合電線
0.25~1.5 mm² (フェルール装着時1.0 mm²~), 単線の場合2.5 mm²~
極数
2極 3極
保護等級
IP66/68 (3m; 2時間)/69
規格
VDE (IEC 61535) UL (UL 2238 / UL 1977) CSA (C22.2 No.182.1 / C22.2 No.182.3) RINA, LR, DNV / GL, BV

ドイツ Wieland社製 防水コネクタ

防水性が高く、作業性に優れる
ツイストロック機能による自動ロック嵌合

ダウンロード

購入相談/技術相談

防水コネクタ RST MINI 16i4/5

品番: RST MINI 16i4/5

防水コネクタ RST MINI 16i4/5

厳しい環境に強いコネクタ

定格電圧
250/400V, UL 300V
定格電流
16A
適合電線
0.25~2.5 mm² (フェルール装着時1.5 mm²~)
極数
4極 5極
保護等級
IP66/68 (3m; 2時間)/69
規格
VDE (IEC 61535) UL (UL 2238 / UL 1977) CSA (C22.2 No.182.1 / C22.2 No.182.3) RINA, LR, DNV / GL, BV

ドイツ Wieland社製 防水コネクタ

防水性が高く、作業性に優れる
ツイストロック機能による自動ロック嵌合

ダウンロード

購入相談/技術相談

防水コネクタ RST CLASSIC 20i2/3

品番: RST CLASSIC 20i2/3

防水コネクタ RST CLASSIC 20i2/3

定格電圧
250/400V, UL 600V
定格電流
20A
極数
2-3極
保護等級
IP66/68(2時間 3m)/69
規格
IEC 61535 (VDE 0606); DIN EN 61984 (VDE 0627);VDE 0110 IEC 60999;UL 2238; CSA: LR Type Approval System2 PfG 191; No.182.2-M1987;TÜV Rheinland;DNV/GL; RINA; BV; ATEX;IECEx; CSA*; UL* ;CQC * rewirable  models

ドイツ Wieland社製 防水コネクタ

防水性が高く、作業性に優れる
世界的に広く実績を持つ定番シリーズ CLASSIC

ダウンロード

購入相談/技術相談

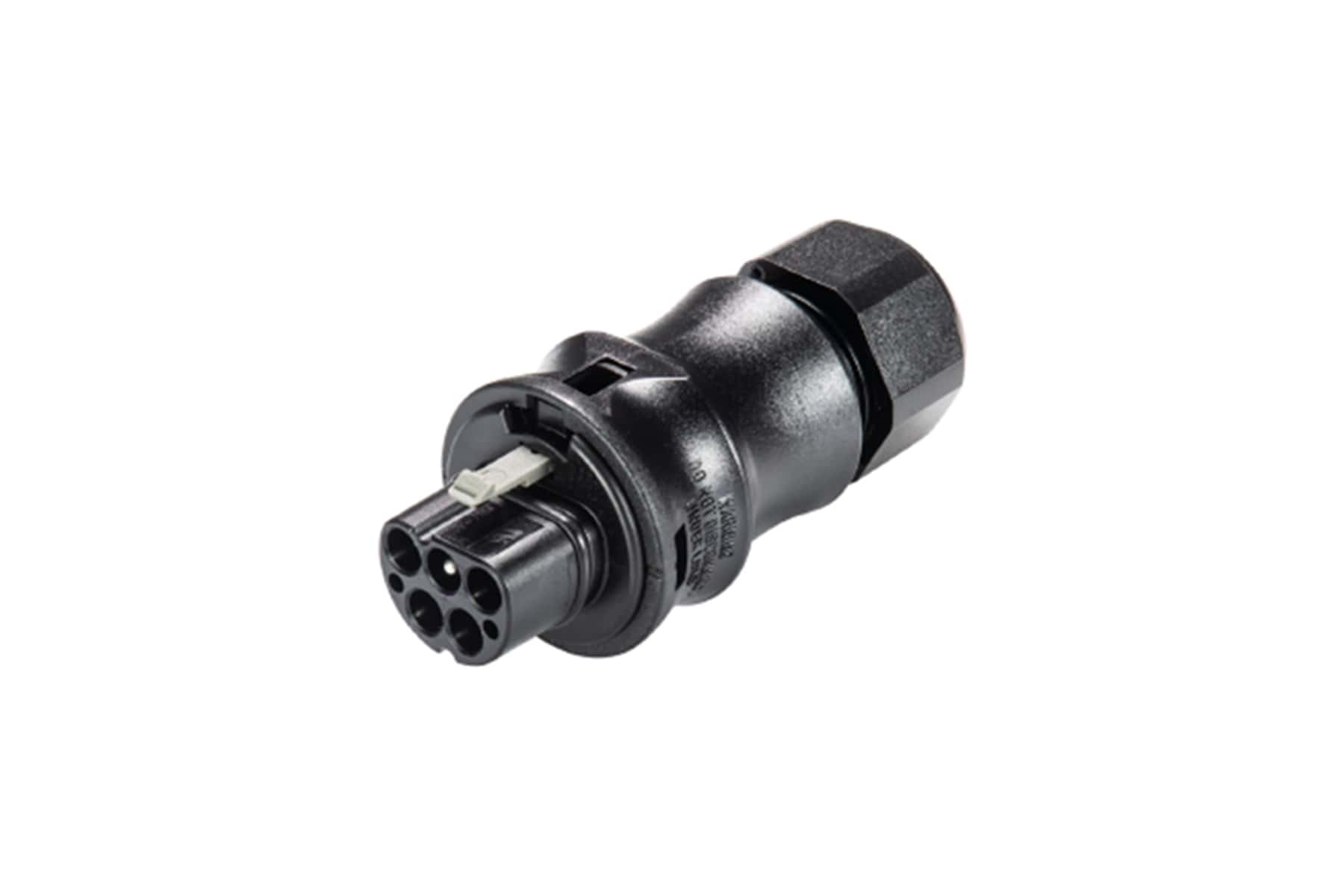

防水コネクタ RST CLASSIC 20i4/5

品番: RST CLASSIC 20i4/5

防水コネクタ RST CLASSIC 20i4/5

定格電圧
250/400V, UL 600V
定格電流
20A
極数
4-5極
保護等級
IP66/68(2時間 3m)/69
規格
IEC 61535 (VDE 0606); DIN EN 61984 (VDE 0627);VDE 0110 IEC 60999;UL 2238; CSA: LR Type Approval System2 PfG 191; No.182.2-M1987;TÜV Rheinland;DNV/GL; RINA; BV; ATEX;IECEx; CSA*; UL* ;CQC * rewirable  models

ドイツ Wieland社製 防水コネクタ

防水性が高く、作業性に優れる
世界的に広く実績を持つ定番シリーズ CLASSIC

ダウンロード

購入相談/技術相談

防水コネクタ RST CLASSIC 20i6

品番: RST CLASSIC 20i6

防水コネクタ RST CLASSIC 20i6

定格電圧
250/400V, UL 600V
定格電流
20A
極数
6極
保護等級
IP66/68(2時間 3m)/69
規格
IEC 61535 (VDE 0606); DIN EN 61984 (VDE 0627);VDE 0110 IEC 60999;UL 2238; CSA: LR Type Approval System2 PfG 191; No.182.2-M1987;TÜV Rheinland;DNV/GL; RINA; BV; ATEX;IECEx; CSA*; UL* ;CQC * rewirable  models

ドイツ Wieland社製 防水コネクタ

防水性が高く、作業性に優れる
世界的に広く実績を持つ定番シリーズ CLASSIC

ダウンロード

購入相談/技術相談

防水コネクタ RST CLASSIC 20i7

品番: RST CLASSIC 20i7

防水コネクタ RST CLASSIC 20i7

定格電圧
250/400V, UL 600V
定格電流
20A
極数
7極
保護等級
IP66/68(2時間 3m)/69
規格
IEC 61535 (VDE 0606); DIN EN 61984 (VDE 0627);VDE 0110 IEC 60999;UL 2238; CSA: LR Type Approval System2 PfG 191; No.182.2-M1987;TÜV Rheinland;DNV/GL; RINA; BV; ATEX;IECEx; CSA*; UL* ;CQC * rewirable  models

ドイツ Wieland社製 防水コネクタ

防水性が高く、作業性に優れる
世界的に広く実績を持つ定番シリーズ CLASSIC

ダウンロード

購入相談/技術相談

防水コネクタ RST MICRO

品番: RST MICRO

防水コネクタ RST MICRO

定格電圧
250V / 400V
定格電流
8A
極数
2極 /3極
保護等級
IP66/68 (3m; 2h)/69, barrier seal optional
規格
VDE, (cULus, LR, DNV/GL, RINA, BV pending)

ドイツ Wieland社製 防水コネクタ

ダウンロード

購入相談/技術相談

防水コネクタ RST POWER

品番: RST POWER

防水コネクタ RST POWER

定格電圧
250/400 V, UL 600 V
定格電流
50A
極数
4-5極
保護等級
IP66/67/69
規格
VDE, c CSA us

ドイツ Wieland社製 防水コネクタ

ダウンロード

購入相談/技術相談

Wieland(ビーランド)製品

品番: Wieland(ビーランド)製品

Wieland(ビーランド)製品

プッシュイン接続 DINレール取付端子台

拡大写真1 拡大写真2 拡大写真3

ケーブルをpush-in(プッシュイン接続)できる端子台です。

特長1 作業工数の大幅な削減

  • 簡単な配線作業
    ・工具なしで直接接続が可能 (単線及びフェルール付撚り線)です。
    ・内蔵のリリースレバーをプッシュすることにより簡単に接続が解除できます。
    ・壬生電機製の端子台との組合せも出来ます。

特長2 安全な構造

  • 導通部に指が触れないフィンガープロテクション。
  • ケーブル挿入口とドライバー差込口の誤配線が起こりません。
  • スプリング接続技術により、増し締めの必要がありません。

特長3 省スペース化を実現

  • 極間サイズによる効果
    ・~4スケ 定格32A 端子台:5mm端子台幅。
    ・~10スケ 定格57A  端子台:5mm端子台幅。
    ・3.5スケ相当にて、端子台1個あたり当社比5.5mmの驚異的な省スペース化が図れます。
購入相談/技術相談

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

  • 単品形式: WTP 2.5/4
  • 組立品形式: WTP 2.5/4-M×□□P
RoHS指令対応品

ダウンロード

購入相談/技術相談

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

  • 単品形式: WTP 2.5/4 D1/2
  • 組立品形式: WTP 2.5/4 D1/2-M×□□P
RoHS指令対応品

ダウンロード

購入相談/技術相談

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

  • 単品形式: WTP 2.5/4 D2/2
  • 組立品形式: WTP 2.5/4 D2/2-M×□□P
RoHS指令対応品

ダウンロード

購入相談/技術相談

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

RoHS指令対応品

ダウンロード

購入相談/技術相談

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

  • 単品形式: WTP 2.5/4E(黒: WTP 2.5/4E VB)
  • 組立品形式: WTP 2.5/4E-M×□□P(黒: WTP 2.5/4E VB-M×□□P)
RoHS指令対応品

ダウンロード

購入相談/技術相談

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

  • 単品形式: WTP 6/10
  • 組立品形式: WTP 6/10-M×□□P
RoHS指令対応品

ダウンロード

購入相談/技術相談

ショートバー(短絡片)

品番: IVB WKF(N)

ショートバー(短絡片)

プッシュイン端子台用アクセサリー

板ばね構造ですので挿入感が分かり易く、挿入ミスを防げます

ダウンロード

購入相談/技術相談

マーカー

品番: Marking accessories

マーカー

プッシュイン端子台用アクセサリー

Wielandマーカーに、壬生電機製プリンターラベルで印字して貼り付けてご使用いただけます

ダウンロード

購入相談/技術相談

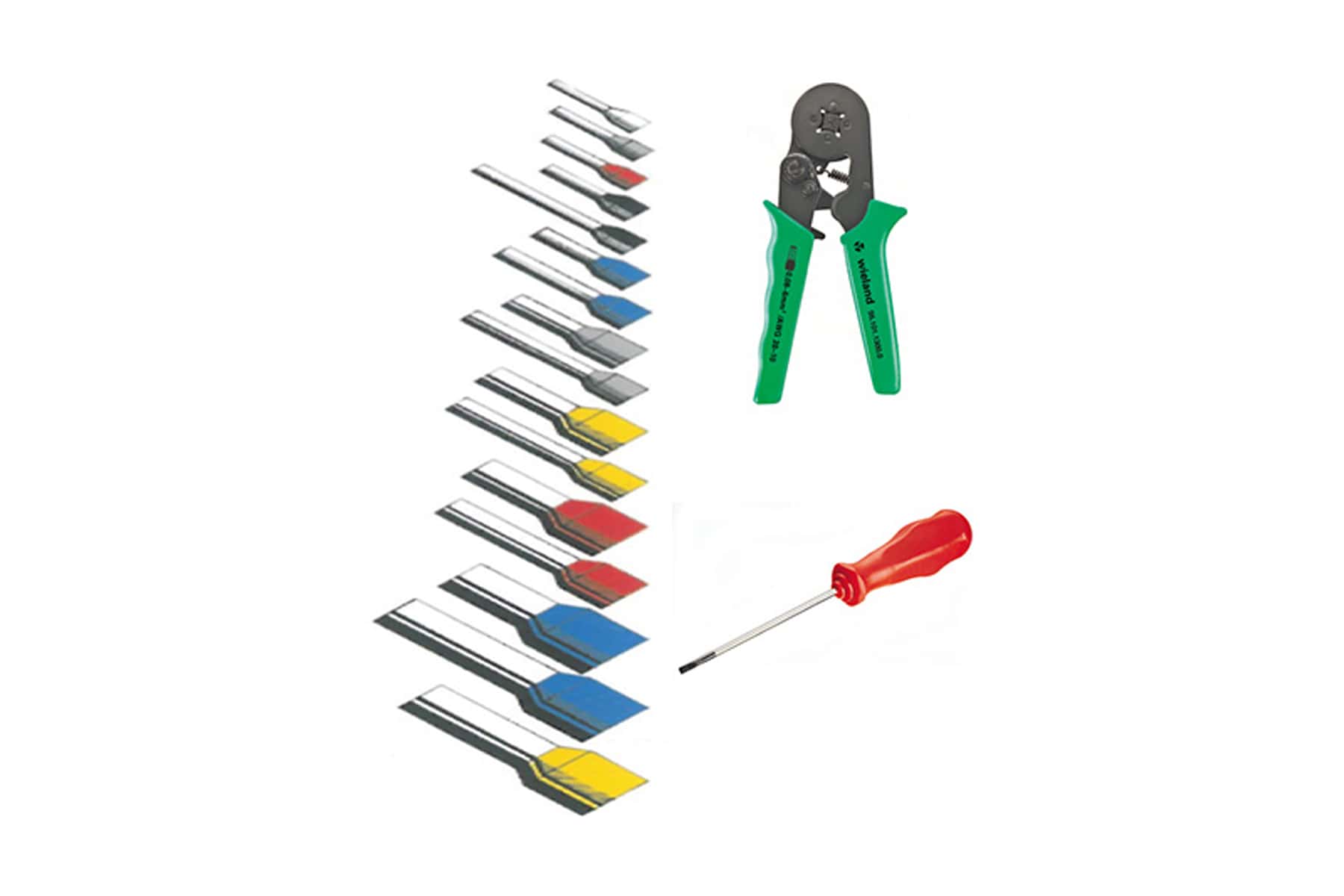

フェルール・圧着工具・ドライバー

品番: -

フェルール・圧着工具・ドライバー

プッシュイン端子台用アクセサリー

絶縁スリーブ付フェルール、他

ダウンロード
