- 扉の開閉と連動し、自動でON/OFF。
- ドアスイッチ一体構造で、部材調達の手間と工数が削減できます。
- ACフリー電源対応: AC100V～240V仕様 50／60Hz 5W(at AC100V)
- 安心設計: 準拠規格･標準 NECA4102：工業用LED球／NECA C 8151：工業用表示灯
- IEC61000-4-5 ： サージイミュニティ
- CISPR15
製品
LED照明ユニット
MLS-100GM-DS
（ドアスイッチ付）
様々なキャビネットの取付ピッチに対応。作業工数の削減に貢献します。
資料・ダウンロード
ミブ会員
ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例）CADデータ、仕様参考図、環境資料、アプリケーション、等
お知らせ
- お知らせドアスイッチ付LED照明ユニットMLS-DSシリーズの製品ページを掲載しました
概要
特長
特長

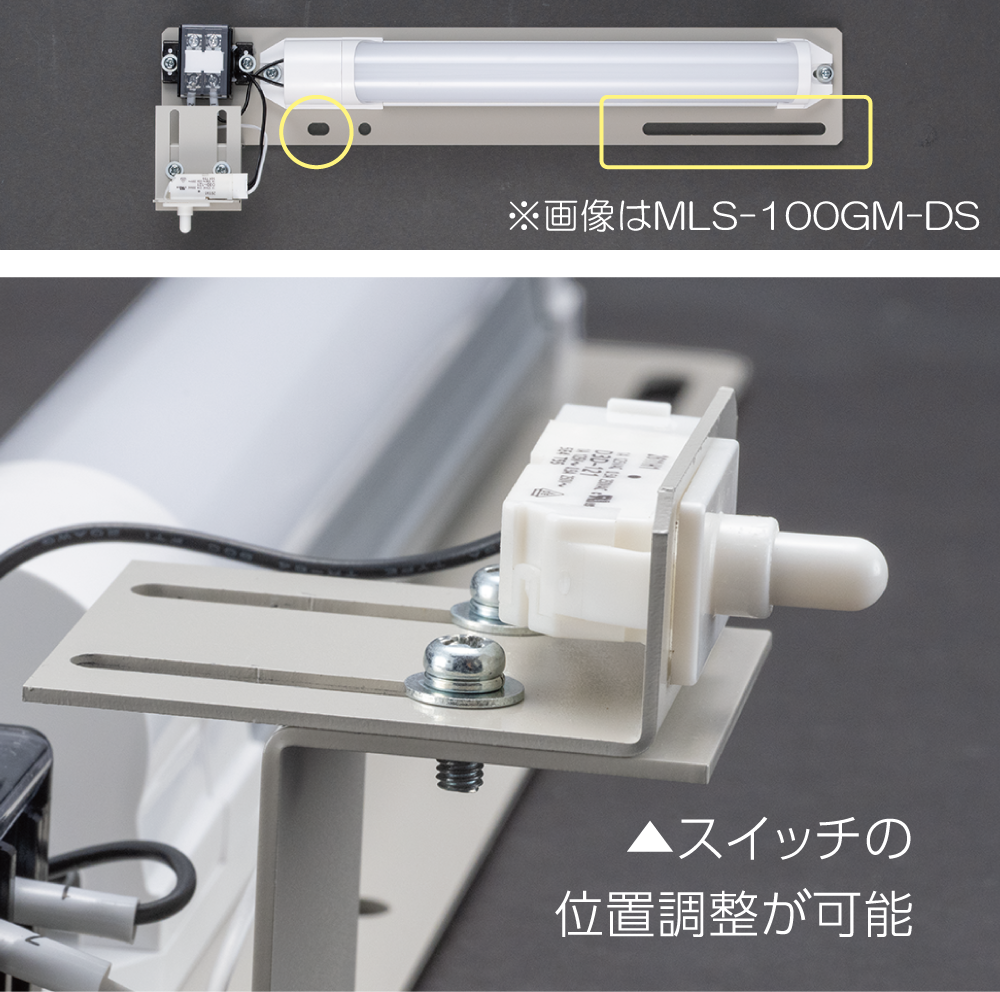

汎用キャビネットに適合
様々な取付ピッチに対応した設計で、幅広い盤に取り付け可能です。
※板金取付寸法
（MLS-100GM-DS）
・長穴～Φ9穴間：154.5～247.5
・長穴～長穴間：177～300
（MLS-100GL-DS）
・長穴～Φ9穴間：414.5～507.5
・長穴～長穴間：437～560
寸法図
共通仕様
定格・仕様
| 定格電圧 | AC100-240V±10％ 50/60Hz |
|---|---|
| 消費電力 | 5 W typ. (at AC 100 V) |
| 耐電圧 | 2000 VACrms 1分間 |
| 絶縁抵抗 | 100 MΩ以上（DC 500 Vメガ） |
| 使用周囲温度 | -20℃～60℃ (但し、結露なきこと) |
| 保護構造 | IP20 |
| 発光色 | 白 |
| 色温度 | 6500 K±300 K |
| 光束（typ） | 550 lm |
| 参考照度（1m） | 150 lx |
| LED寿命 | 40000 時間 |
| 質量 | 約550 g |
