アース用端子
ETシリーズ

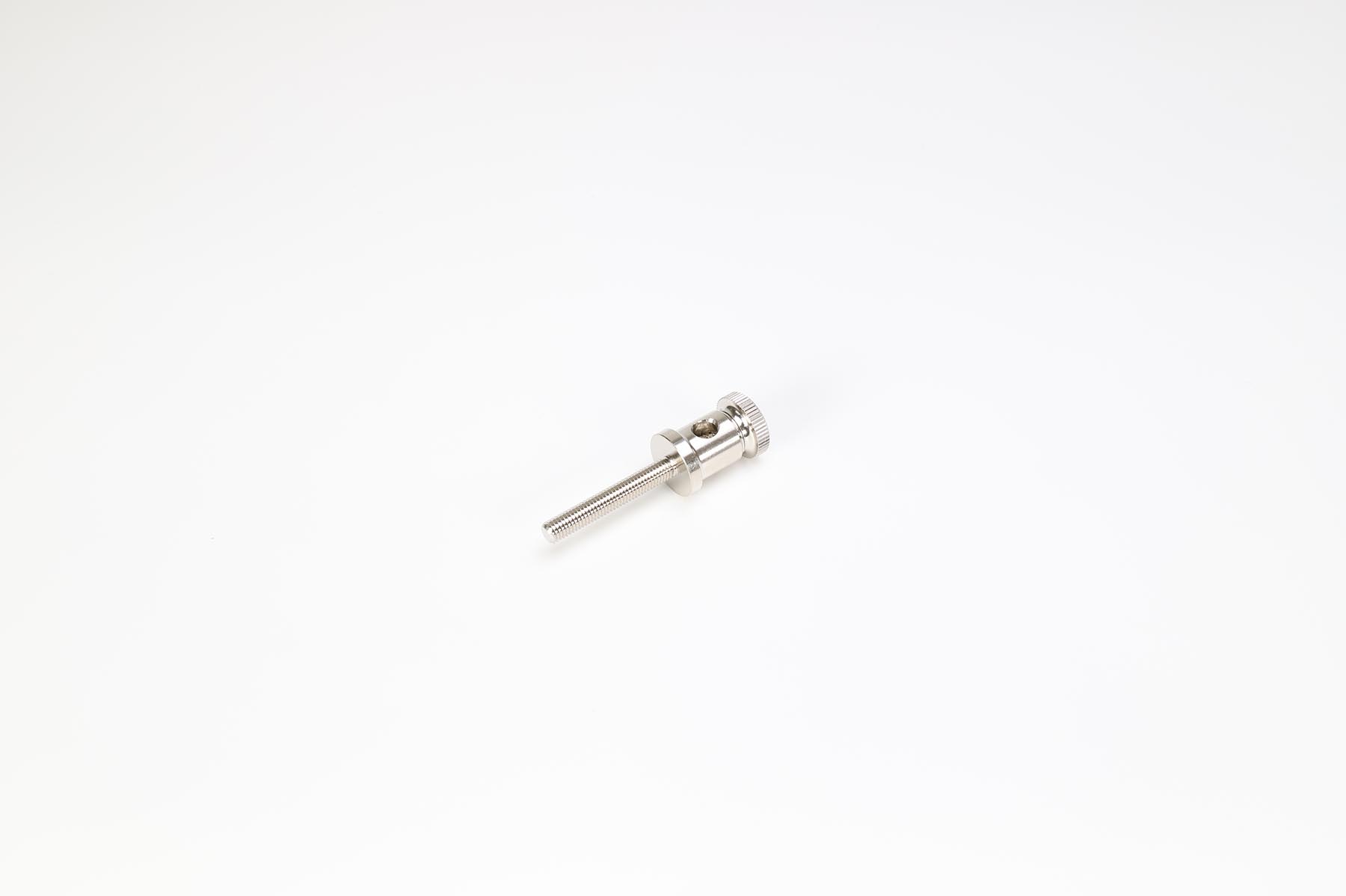

アース用端子
資料・ダウンロード
ミブ会員
ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例）CADデータ、仕様参考図、環境資料、アプリケーション、等
カタログ
制御機器総合カタログ Vol10ST/ETシリーズ
PDF形式 549KB
CADデータ
ET (アース用端子)
ZIP形式 38KB
環境資料
RoHS指令規制物質非含有報告書RoHS指令10物質／アクセサリー、テストターミナル
PDF形式 117KB
参考資料
輸出貿易管理令判定書標準端子台
PDF形式 144KB
参考資料
米国輸出管理規則（EAR）に基づく判定書
PDF形式 107KB
FAX注文書
試験/電源/アース用端子
PDF形式 167KB
お知らせ
概要
特長
- 電源の取り出し口として電線を差し込んで頭部を手でまわすだけで簡単に接続できます。
製品
ET-30
| 定格通電電流 | 30A |
|---|
| 定格適合電線 | 5.5mm² |
|---|
| 取付穴径 | Φ5.5mm |
|---|
| ネジサイズ | M5 |
|---|
| 締付トルク | 2～2.5Nm |
|---|
ET-60
| 定格通電電流 | 60A |
|---|
| 定格適合電線 | 14mm² |
|---|
| 取付穴径 | Φ6.5mm |
|---|
| ネジサイズ | M6 |
|---|
| 締付トルク | 3.5～5Nm |
|---|
ET-100
| 定格通電電流 | 100A |
|---|
| 定格適合電線 | 60mm² |
|---|
| 取付穴径 | Φ10.5mm |
|---|
| ネジサイズ | M10 |
|---|
| 締付トルク | 15～20Nm |
|---|
ET-150
| 定格通電電流 | 150A |
|---|
| 定格適合電線 | 60mm² |
|---|
| 取付穴径 | Φ12.5mm |
|---|
| ネジサイズ | M12 |
|---|
| 締付トルク | 25～35Nm |
|---|
ET-200（受注生産品）
| 定格通電電流 | 200A |
|---|
| 定格適合電線 | 100mm² |
|---|
| 取付穴径 | Φ14.5mm |
|---|
| ネジサイズ | M14 |
|---|
| 締付トルク | 50～60Nm |
|---|
共通仕様
定格・仕様
| 定格絶縁電圧 | 250V |
|---|
| 絶縁抵抗 | 200MΩ以上（DC500Vメガ） |
|---|
| 耐電圧 | 2000VAC · l分間 |
|---|
| 絶縁材 | ポリアセタール（白） |
|---|
| 導電体 | 黄銅（ニッケルめっき） |
|---|
| 使用周囲温度 | -25℃~＋70℃ |
|---|
- 操作ツマミ部の手締めトルクは約0.5Nmを目安にし、出来るだけ強く締め付けてください。
- 端子は絶縁皮膜されていません。電源用として金属パネルに取り付ける場合、別売の絶縁ブッシュ（材質：ポリアセタール）を別途設けてください。
