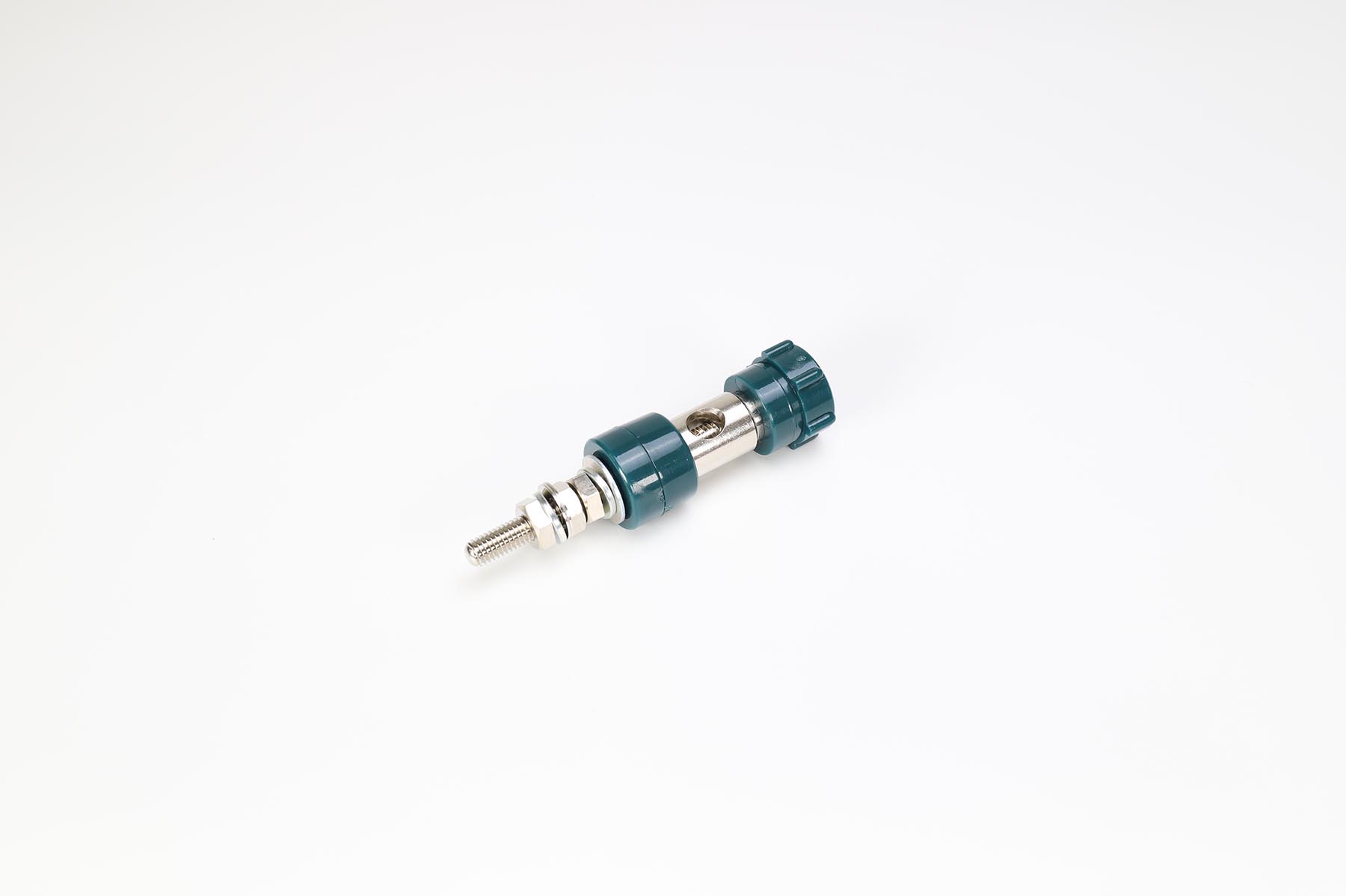

- 電源の取り出し口として電線を差し込んで頭部を手でまわすだけで簡単に接続できます。
- ネジ頭部は絶縁皮膜されていますので安心です。
製品
電源用端子
STシリーズ
電源用端子
資料・ダウンロード
ミブ会員
ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例）CADデータ、仕様参考図、環境資料、アプリケーション、等
概要
特長
製品
ST-30
| 定格通電電流 | 30A |
|---|---|
| 定格適合電線 | 5.5mm² |
| 取付穴径 | Φ13mm |
| 取付板厚 | 1.6～3.2mm |
| ネジサイズ | M5 |
| 締付トルク | 2～2.5Nm |
ST-60
| 定格通電電流 | 60A |
|---|---|
| 定格適合電線 | 14mm² |
| 取付穴径 | Φ13mm |
| 取付板厚 | 1.6～3.2mm |
| ネジサイズ | M6 |
| 締付トルク | 3.5～5Nm |
ST-80
| 定格通電電流 | 80A |
|---|---|
| 定格適合電線 | 22mm² |
| 取付穴径 | Φ16mm |
| 取付板厚 | 2.3～3.2mm |
| ネジサイズ | M8 |
| 締付トルク | 8～10Nm |
ST-100
| 定格通電電流 | 100A |
|---|---|
| 定格適合電線 | 60mm² |
| 取付穴径 | Φ16mm |
| 取付板厚 | 2.3～3.2mm |
| ネジサイズ | M10 |
| 締付トルク | 15～20Nm |
共通仕様
定格・仕様
| 定格絶縁電圧 | 250V |
|---|---|
| 絶縁抵抗 | 200MΩ以上（DC500Vメガ） |
| 耐電圧 | 2000VAC · l分間 |
| 使用周囲温度 | -25℃~＋70℃ |
| 色調 | 黒、緑(ST-80とST-100は黒のみ） |
- 操作ツマミ部の手締めトルクは約0.5Nmを目安にし、出来るだけ強く締め付けてください。
