テストターミナル
PTT・CTT・TTシリーズ
標準型と大電流型の2タイプ
資料・ダウンロード
マニュアル
テストターミナル/電源用端子/アース用端子 取扱説明書テストターミナルおよび電源用アース用端子の操作ツマミ部の締付状態と最小締付トルクの目安一覧表
PDF形式 103KB
概要
特長
製品

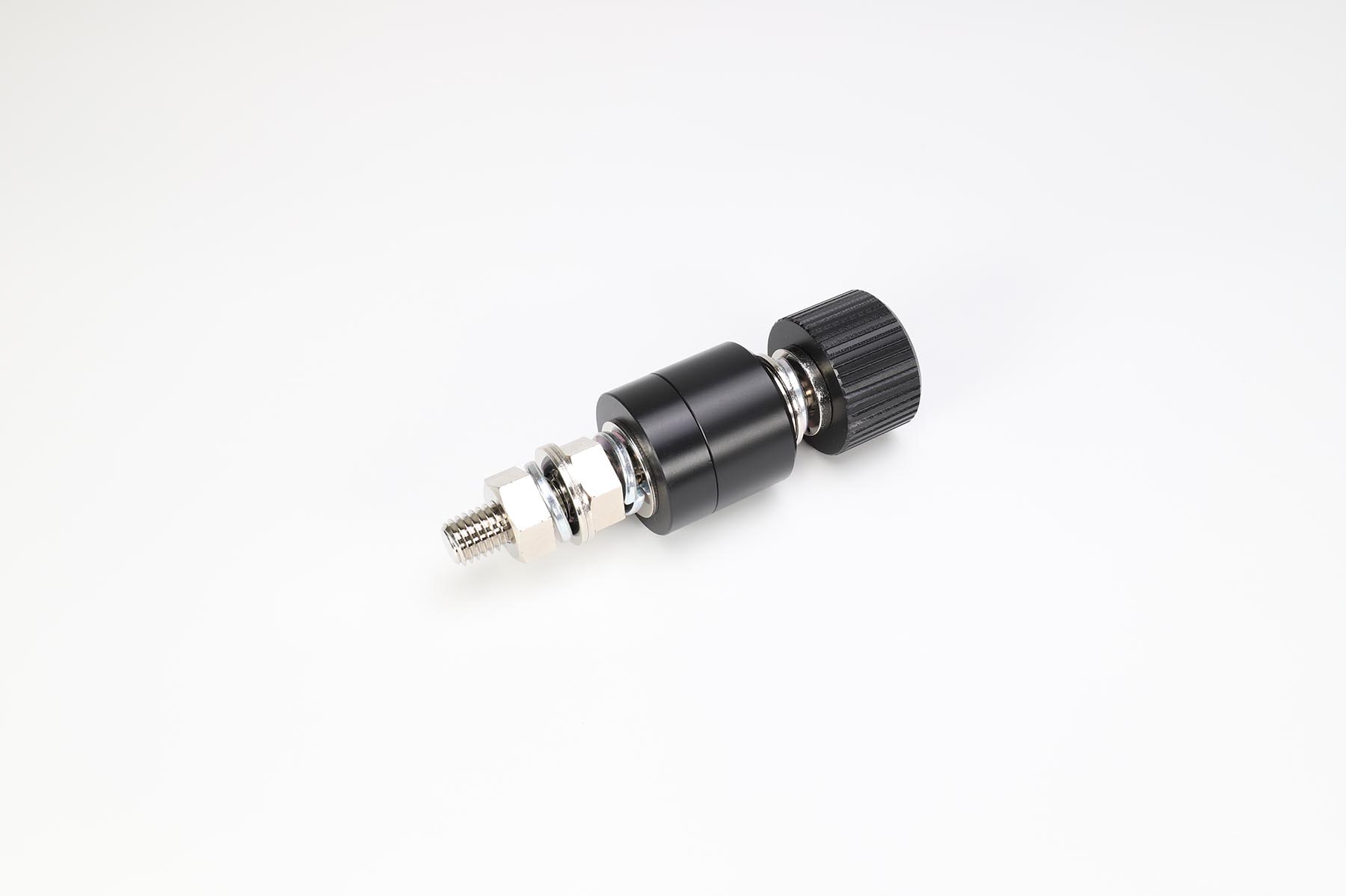

PTT-30標準型
| 定格通電電流 | 30A |
|---|---|
| 定格適合電線 | 5.5mm² |
| 取付穴径 | Φ13mm |
| 取付板厚 | 1.6～3.2mm |
| ネジサイズ | M6 |
| 締付トルク | 3.5～5Nm |
PTT-60標準型
| 定格通電電流 | 60A |
|---|---|
| 定格適合電線 | 14mm² |
| 取付穴径 | Φ13mm |
| 取付板厚 | 1.6～3.2mm |
| ネジサイズ | M8 |
| 締付トルク | 8～10Nm |
CTT-30標準型
ショートバーCTT-SB標準型
<ショートバーの使用例>
ショートバーの色は黒のみです
TT-100大電流型
| 定格通電電流 | 100A |
|---|---|
| 定格適合電線 | 60mm² |
| 取付穴径 | Φ20mm |
| 取付板厚 | 2.3～3.2mm |
| ネジサイズ | M10 |
| 締付トルク | 15～20Nm |
TT-200大電流型
| 定格通電電流 | 200A |
|---|---|
| 定格適合電線 | 100mm² |
| 取付穴径 | Φ24mm |
| 取付板厚 | 2.3～3.2mm |
| ネジサイズ | M12 |
| 締付トルク | 25～35Nm |
TT-400大電流型
| 定格通電電流 | 400A |
|---|---|
| 定格適合電線 | 150mm²×2 |
| 取付穴径 | Φ26mm |
| 取付板厚 | 2.3～3.2mm |
| ネジサイズ | M16 |
| 締付トルク | 50～60Nm |
共通仕様
定格・仕様
| 定格絶縁電圧 | 440V | 380V |
|---|---|---|
| 絶縁抵抗 | 200MΩ以上（DC500Vメガ） | 200MΩ以上（DC500Vメガ） |
| 耐電圧 | 2000VAC · l分間 | 2000VAC · l分間 |
| 絶縁材 | ポリカーボネイト（難燃グレード：UL94V-2) | POM |
| 導電体 | 黄銅（ニッケルめっき） | 黄銅（ニッケルめっき） |
| 使用周囲温度 | -25℃~＋70℃ | -25℃~＋70℃ |
| 色 | 黒、緑 | 黒 |
- 操作ツマミ部の手締めトルクは約0.5Nmを目安にし、出来るだけ強く締め付けてください。
- 操作ツマミ部の手締めトルクは、スプリングワッシャーが漬れて平坦になる程度に、出来るだけ強く締め付けてください。
