圧接固定組み端子台
FWK
(セルフアップネジ式)

DINレール対応品
狭いスペースの中継に最適!
盤の省スペース化を実現!

端子台の正しい使い方と取扱い上の注意事項選定機種一覧表

資料・ダウンロード

カタログ

制御機器総合カタログ Vol10FWK/FWK-Uシリーズ

PDF形式 1.0MB

CADデータ

FWK (DINレール 2段形端子台)

ZIP形式 193KB

技術資料

材料一覧表端子台で使用されている部品の主な材料と特徴

PDF形式 812KB

技術資料

端子台についてのカタログ用語説明

PDF形式 483KB

環境資料

化学物質不使用証明書米国TSCA第6条(h) / ターミナルブロック

PDF形式 166KB

環境資料

RoHS指令規制物質非含有報告書RoHS指令10物質/ターミナルブロック

PDF形式 131KB

認定書

TÜV認定書DF/FW/MBTシリーズ

PDF形式 1.5MB

認定書

UL認定書ULの許可を得た上で、オンライン認証製品ディレクトリーから転載

PDF形式 381KB

認定書

cUL認定書ULの許可を得た上で、オンライン認証製品ディレクトリーから転載

PDF形式 319KB

参考資料

輸出貿易管理令判定書標準端子台

PDF形式 141KB

参考資料

米国輸出管理規則(EAR)に基づく判定書

PDF形式 35KB

FAX注文書

圧接固定組み端子台

PDF形式 203KB

概要

特長

  • 2段で任意の極数に組み立てられますのでスペース効率が上がります。
  • FWK-25Wは、分岐用としてこ使用頂けます。
  • 海外安全規格認定品も品揃えしています。

仕様

海外安全規格

規格IEC/EN規格UL規格UL規格/CSA規格
適用規格NO.EN60947-7-1UL 1059UL 1059
CSA C22.2 NO.158
認証機関TÜVズードジャパンULUL
ライセンスNO.B 022856 0015E113742E113742

形式

形式の構成

組立品形式
□□は必要極数表示
JIS定格ネジサイズTÜV
ズード
ジャパン
ULUL/CSA
定格絶縁電圧定格通電電流定格適合電線
FWK-15S×□□P600V20A2mm²M3.5×7.5
セルフアップ
*1*1
FWK-25×□□P600V40A5.5mm²M4×8
セルフアップ
*1
FWK-25W×□□P600V
(上段)
70A
(上段)
14mm²
(上段)
M5×10
セルフアップ
FWK-25W×□□P600V
(下段)
40A
(下段)
5.5mm²
(下段)
M4×8
セルフアップ
  • 1 標準品はJIS規格準拠品です。また、FWK-15SのUL規格認定品の定格絶縁電圧は、300Vになります。
  • 上図の組立完成品のレール全長(A)と取付寸法(B)については、各形式の寸法表に表記してあります。
  • 保護カバーとマークバンドは、一緒に組み込まれています。
  • マークバンドヘの印字も承ります。

製品

FWK-15Sセルフアップネジ

定格JISIEC/ENUL/cUL
定格通電電流20A24A15A
定格適合電線圧着2mm²0.3~2.5mm²AWG14~20
(FW2)
裸線0.3~2.5mm²
端子ネジM3.5×7.5M3.5×7.5M3.5×7.5
締付トルク0.8~1.2Nm 0.8~1.2Nm 0.8~1.2Nm
  • 1 裸線被覆の剥き長11mm-12mm。
  • 2 海外安全規格の定格で使用する場合は、こ注文の際に規格認定品をこ指定ください。

FWK-25セルフアップネジ圧接固定組み

定格JISIEC/ENUL
定格通電電流40A
定格適合電線圧着5.5mm²
裸線
端子ネジM4×8
締付トルク1.2~1.8Nm
  • 海外安全規格の定格で使用する場合は、こ注文の際に規格認定品をこ指定ください。

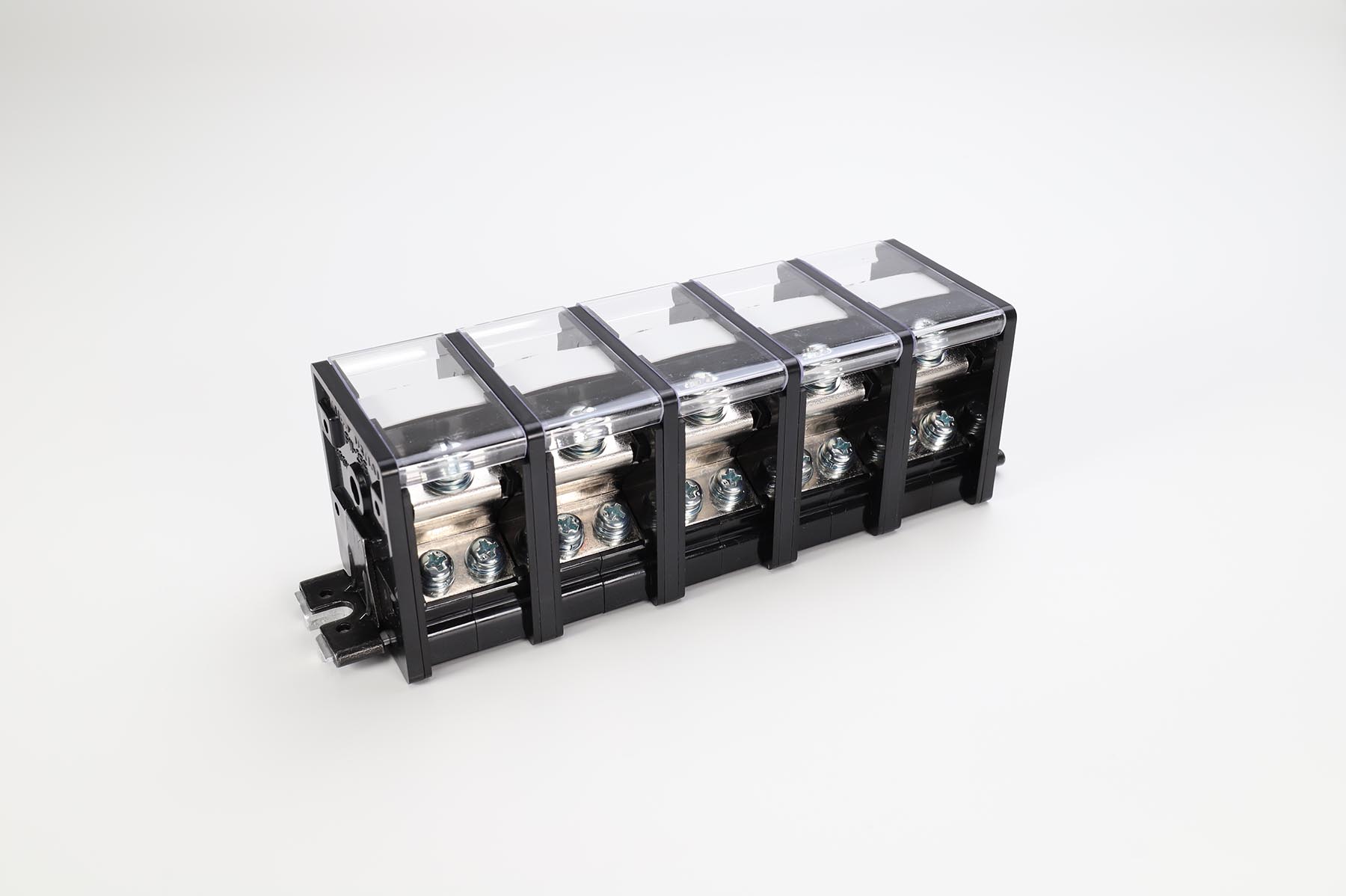

FWK-25Wセルフアップネジ圧接固定組み

定格JISIEC/ENUL
定格通電電流上段 70A
下段 40A
定格適合電線圧着上段 14mm²
下段 5.5mm²
裸線
端子ネジ上段 M5×10
下段 M4×8
締付トルク上段 2.0~2.5Nm
下段 1.2-1.8Nm
  • 1 分岐用端子台として使用のため1極内全て導通しています。
  • 2 FW-25Wの最大通電電流は、上段70Aと下段40Aの合計110Aとなり示す。
    なお、下段は、2つのM4端子の合計が40Aとなるように配線願います。

共通仕様

定格・仕様

定格絶縁電圧600V*
定格インパルス耐電圧6kV
耐電圧2500VAC・1分間
絶縁抵抗200MΩ以上(DC500Vメガ)
使用周囲温度-25℃~+70℃(但し、結露しないこと)
使用相対湿度45~85%RH(但し、結露しないこと)
本体ケース材質ポリカーボネイト(標準品:難燃グレードUL94-V2)
規格認定品:難燃グレードUL94-V0
準拠規格JIS C 8201-7-1
NECA C 2811(旧JIS C 2811)
  • 海外安全規格UL認定品FWK-15Sの定格絶縁電圧は、300Vになります。
  • 海外規格認定品を使用する場合は、ご注文の際に規格認定品をご指定ください。 なお海外規格認定品については、単品での販売は致しておりません。 レール組立品又は圧接固定組立品にてこ注文を承ります。
