プッシュイン端子台
WTPシリーズ
ご相談窓口

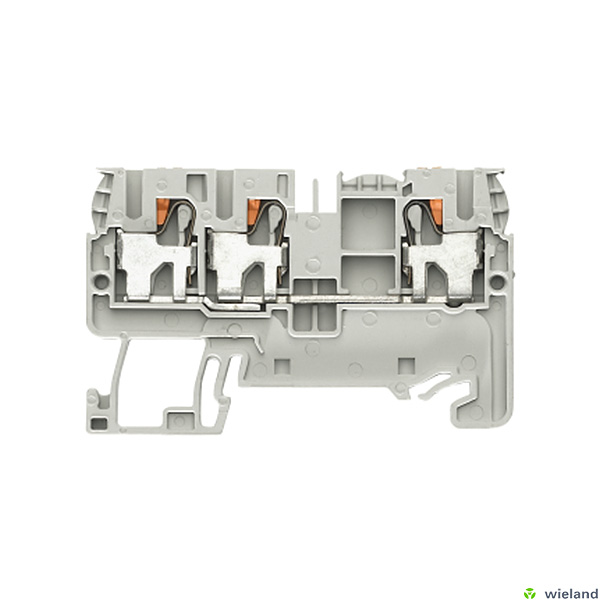

ダイレクトにケーブルをpush-in(プッシュイン接続)できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。
特長
3つの特長
作業工数の大幅な削減(簡単な配線作業)
- 工具なしで直接接続が可能 (単線及びフェルール付撚り線)です。
- 内蔵のリリースレバーをプッシュすることにより簡単に接続が解除できます。
- 壬生電機製の端子台との組合せも出来ます。
安全な構造
- 導通部に指が触れないフィンガープロテクション。
- ケーブル挿入口とドライバー差込口の誤配線が起こりません。
- スプリング接続技術により、増し締めの必要がありません。
省スペース化を実現(極間サイズによる効果)
- ~4スケ 定格32A 端子台:5mm端子台幅。
- ~10スケ 定格57A 端子台:5mm端子台幅。
- 3.5スケ相当にて、端子台1個あたり当社比5.5mmの驚異的な省スペース化が図れます。
ビーランド・ファシスシリーズ
組端子例
例:端子台 WTP 2.5/4 D2/2 (4線式)×9個
WTP 2.5/4 D2/2 PE (4線式 アース)×1個
合計10個を並べた場合;全長 85mm
例:端子台 WTP 2.5/4 D2/2 (4線式)×27個
WTP 2.5/4 D2/2 PE (4線式 アース)×3個
合計30個を並べた場合;全長 185mm
紹介動画
Wieland 端子台(ネジ・スプリング・プッシュイン)
Wielandがプロデュースする制御盤向けの製品動画
形式
形式の構成
単品形式 |
組立品形式 |
WTP 2.5/4 |
WTP 2.5/4-M×□□P |
WTP 2.5/4 D1/2 |
WTP 2.5/4 D1/2-M×□□P |
WTP 2.5/4 D2/2 |
WTP 2.5/4 D2/2-M×□□P |
WTP 2.5/4E(黒: WTP 2.5/4E VB) |
WTP 2.5/4E-M×□□P(黒: WTP 2.5/4E VB-M×□□P) |
WTP 6/10 |
WTP 6/10-M×□□P |
仕様
海外安全規格
適用規格No. |
EN60947-7-1
IEC60947-7-1
一般端子台 |
EN60947-7-2
IEC60947-7-2
アース用端子台 |
UL1059 |
CSA C22.2 No.158-10 |
認証機関 |
VDE |
VDE |
UL |
CSA |
認証No. |
40045542 |
40045573 |
E60678 |
165750 |
製品
WTP 2.5/4
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)、灰色 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
800V *1 |
600V |
600V |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
32A |
30A |
20A |
20A |
適合電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW1: 単線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm / 47mm / 38 mm |
配線構成 |
1段 1 : 1 |
梱包単位(単品) |
100 |
- 1 短絡片 IVB WKF2.5シリーズを使用する場合、定格絶縁電圧は630Vとなります。
WTP 2.5/4 D1/2
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)、灰色 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
800V *1 |
600V |
600V |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
32A |
30A |
20A |
20A |
適合電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW1: 単線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm /60mm / 38 mm |
配線構成 |
1段 2 : 1 |
梱包単位(単品) |
100 |
- 1 短絡片 IVB WKF2.5シリーズを使用する場合、定格絶縁電圧は630Vとなります。
WTP 2.5/4 D2/2
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)、灰色 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
800V *1 |
600V |
600V |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
32A |
30A |
20A |
20A |
適合電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW1: 単線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm /72mm / 38 mm |
配線構成 |
1段 2 : 2 |
梱包単位(単品) |
100 |
- 1 短絡片 IVB WKF2.5シリーズを使用する場合、定格絶縁電圧は630Vとなります。
WTP 2.5/4 PE
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)
灰色 (WTPシリーズ)、黄色/緑色 (WTP-PEシリーズ) |
梱包単位(単品) |
100 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
800V *1 |
- |
- |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
- |
- |
- |
適合電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm / 47mm / 38 mm |
配線構成 |
1段 1 : 1 |
- 1 短絡片 IVB WKF2.5シリーズを使用する場合、定格絶縁電圧は630Vとなります。
WTP 2.5/4 D1/2 PE
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)
灰色 (WTPシリーズ)、黄色/緑色 (WTP-PEシリーズ) |
梱包単位(単品) |
100 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
800V *1 |
- |
- |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
- |
- |
- |
適合電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm / 60mm / 38 mm |
配線構成 |
1段 2 : 1 |
- 1 短絡片 IVB WKF2.5シリーズを使用する場合、定格絶縁電圧は630Vとなります。
WTP 2.5/4 D2/2 PE
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)
灰色 (WTPシリーズ)、黄色/緑色 (WTP-PEシリーズ) |
梱包単位(単品) |
100 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
800V *1 |
- |
- |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
- |
- |
- |
適合電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm / 72mm / 38 mm |
配線構成 |
1段 2 : 2 |
- 1 短絡片 IVB WKF2.5シリーズを使用する場合、定格絶縁電圧は630Vとなります。
WTP 6/10 PE
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)
灰色 (WTPシリーズ)、黄色/緑色 (WTP-PEシリーズ) |
梱包単位(単品) |
100 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
1000V *1 |
- |
- |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
– |
- |
- |
適合裸電線サイズ |
0.2-10.0 mm2
単線、より線 |
AWG12-10(FW2: 単線、より線) AWG8(FW2: より線) |
AWG12-8
単線、より線 |
0.2-10.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
15mm |
外寸(W/L/H) |
8mm /58mm / 44 mm |
配線構成 |
1段 1 : 1 |
- 1 短絡片 IVB WKFN6シリーズを使用する場合、定格絶縁電圧は800Vとなります。
WTP 2.5/4E PE
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)
灰色 (WTPシリーズ)、黄色/緑色 (WTP-PEシリーズ) |
梱包単位(単品) |
100 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
500V |
- |
- |
定格インパルス耐電圧 |
6kV |
- |
- |
定格通電電流 |
– |
- |
- |
適合裸電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm /82mm / 48 mm |
配線構成 |
2段 上段=1: 1 下段=1: 1 |
- 1 短絡片 IVB WKFN6シリーズを使用する場合、定格絶縁電圧は800Vとなります。
WTP 2.5/4E、WTP 2.5/4E VB
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)、灰色 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
500V |
300V |
300V |
定格インパルス耐電圧 |
6kV |
- |
- |
定格通電電流 |
24A |
20A |
20A |
適合裸電線サイズ |
0.2-4.0 mm2
単線、より線 |
AWG24-12
FW2: 単線、より線 |
AWG22-12
単線、より線 |
0.2-4.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
11mm |
外寸(W/L/H) |
5mm /82mm / 48 mm |
配線構成 |
2段 上段=1: 1 下段=1: 1 ※黒(VB)は上下段短絡仕様 |
梱包単位(単品) |
100 |
WTP 6/10
使用周囲温度 |
-25℃~+70℃ (但し、結露しないこと) |
使用周囲湿度 |
45~85%RH (但し、結露しないこと) |
耐電圧 |
2500Vac・1分間 |
本体ケース材質 |
PA6/66樹脂 (難燃グレード: UL94-V0)、灰色 |
定格 |
EN/IEC |
UL |
CSA |
定格絶縁電圧 |
1000V *1 |
600V |
600V |
定格インパルス耐電圧 |
8kV |
- |
- |
定格通電電流 |
57A |
41A |
41A |
適合裸電線サイズ |
0.2-10.0 mm2
単線、より線 |
AWG12-10(FW2: 単線、より線) AWG8(FW2: より線) |
AWG12-8
単線、より線 |
0.2-10.0 mm2
フェルール端子付より線 |
被覆剥きしろ |
15mm |
外寸(W/L/H) |
8mm /58mm / 44 mm |
配線構成 |
1段 1 : 1 |
梱包単位(単品) |
100 |
- 1 短絡片 IVB WKFN6シリーズを使用する場合、定格絶縁電圧は800Vとなります。
カスタム品
カスタム仕様の端子台について
端子台の極数、プッシュイン端子台とネジ式端子台の組み合わせなど、カスタマイズした組み立て端子台をご提供することもできます。 お問い合わせください。
参考資料

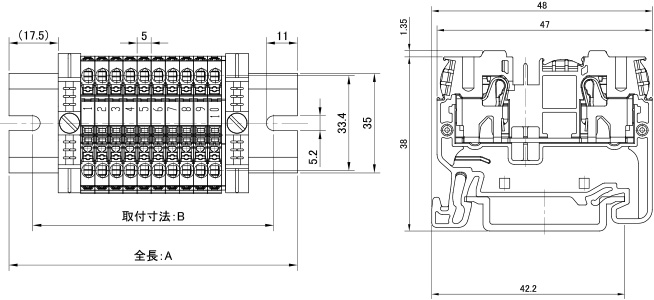

レール組立完成品の全長および取付寸法
極数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
全長 | 67 | 67 | 67 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 172 | 172 | 172 | 172 | 172 | 172 | 172 | 207 | 207 | 207 | 207 | 207 | 207 | 207 | 242 | 242 | 242 | 242 | 242 | 242 | 242 | 277 |
取付寸法 | 55 | 55 | 55 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 195 | 195 | 195 | 195 | 195 | 195 | 195 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 265 |
