- 海外安全規格認定品(UL,CSA,IEC/EN)JIS規格 JIS C8201-7-1銅導体用端子台準拠。
- 端子台本体は、UL認定樹脂(UL94-VO)を採用。優れた、難燃性、耐熱性、電気的特性を実現。
- 定格電流20A~500A 定格電圧600V/1000V(JIS定格)。UL規格FW2(フィールドワイアリング)認定品。
- DINレールでの、多種多様な組立て品も対応。マークバンドヘの印字も承ります。
製品
汎用形端子台
DFシリーズ
(セルフアップネジ式)
DINレール対応品
資料・ダウンロード
お知らせ
- お知らせ【展示会出展のお知らせ】JECA FAIR 2023(第71回電設工業展)会場:インテックス大阪
- 製品情報DF/DFUシリーズ端子台保護カバー:難燃グレードUL-94 V-2品に加えまして、UL-94 V-0品を追加販売致しますPDF形式 82KB
- 製品情報DF/DFUシリーズ一部機種 定格絶縁電圧・定格インパルス耐電圧の変更(定格アップ)についてのご案内PDF形式 56KB
概要
特長
仕様
海外安全規格
規格 | IEC/EN規格 | UL規格/CSA規格 |
---|---|---|
適用規格NO. | EN60947-7-1 | UL 1059 CSA C22.2 NO.158 |
認証機関 | TÜVズードジャパン | UL |
ライセンスNO. | B 022856 0015 | E113742 |
形式
形式の構成
単品形式 | 組立品形式 *1 □□は必要極数表示 |
JIS定格 *2 | ネジサイズ | TÜV ズード ジャパン |
UL | ||
---|---|---|---|---|---|---|---|
定格絶縁電圧 | 定格通電電流 | 定格適合電線 | |||||
DF-15S | DF-15S×□□P | 600V | 20A | 2mm² | M3.5×7.5 セルフアップ | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-20 | DF-20×□□P | 600V | 30A | 3.5mm² | M4×8 セルフアップ | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-30 | DF-30×□□P | 600V | 40A | 5.5mm² | M4×8 セルフアップ | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-50 | DF-50×□□P | 600V | 70A | 14mm² | M5×10 セルフアップ | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-75 | DF-75×□□P | 1000V | 90A | 22mm² | M6×16 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-75N | DF-75N×□□P | 1000V | 120A | 22mm² | M6×16 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-100 | DF-100×□□P | 1000V | 130A | 38mm² | M8×16 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-150 | DF-150×□□P | 1000V | 170A | 60mm² | M8×16 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-l50N | DF-l50N×□□P | 1000V | 180A | 60mm² | M8×16 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-200N | DF-200N×□□P | 1000V | 240A | 100mm² | M10×20 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-300N | DF-300N×□□P | 1000V | 310A | 150mm² | M10×20 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
DF-400 | DF-400×□□P | 1000V | 500A | 150mm²x2本 | M12×25 六角ボルト | 〇 | 〇 FW2 *3 電線2本接続可 |
- 1 DFシリーズとDFUシリーズを組み合わせてご使用の場合の形式名称
保護カバーとマークバンドは、一緒に組み込まれています。締付金具は、形DF-K3が標準です。
マークバンドへの印字も承ります。 - 2 定格はJIS規格(JIS C 8201-7-1)に準拠して使用する場合の推奨値です。
海外安全規格の定格につきましては製品個別の頁を参照ください。 - 3 FW1: Factory Wiring only(工場配線用端子台) FW2: Factory Wiring and Field Wiring(工場及び現場配線用端子台)
製品一覧

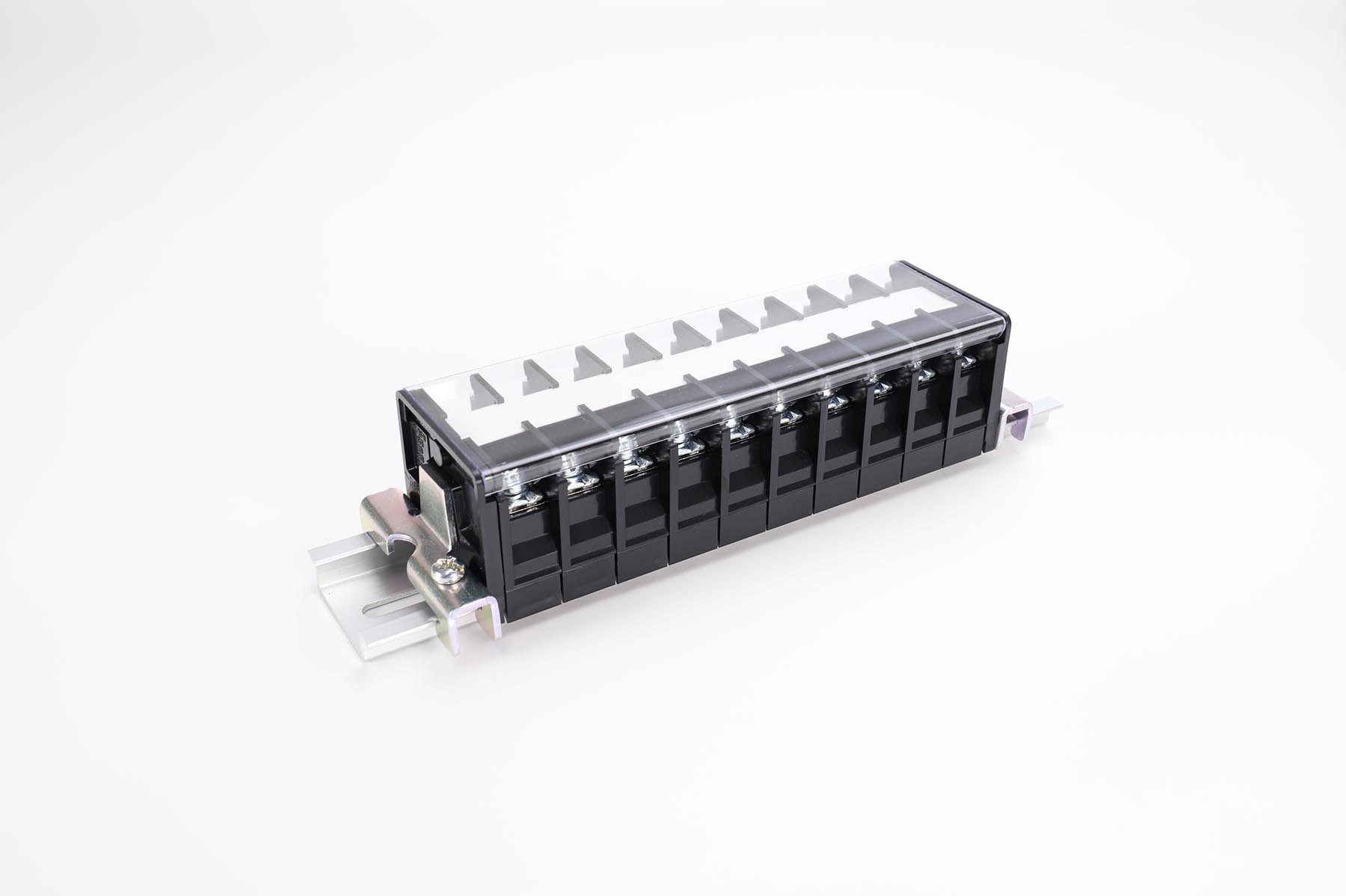

DF-15S
梱包単位 小箱: 60 大箱:1200
裸線被覆の剥き長9mm~10mm。
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 600V | 600V | 600V | |
定格通電電流 | 20A | 24A | 15A | |
定格適合電線 | 圧着 | 2mm² | 0.3~2.5mm² | AWG14~22 (FW2) |
裸線 | ー | 0.3~2.5mm² | ー | |
端子ネジ | M3.5×7.5 | M3.5×7.5 | M3.5×7.5 | |
締付トルク | 0.8~1.2Nm | 0.8~1.2Nm | 0.8~1.2Nm |
適合アクセサリー
エンドプレート | DF-15S~30E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-15S~30 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | YF-15S、YMF-15S |

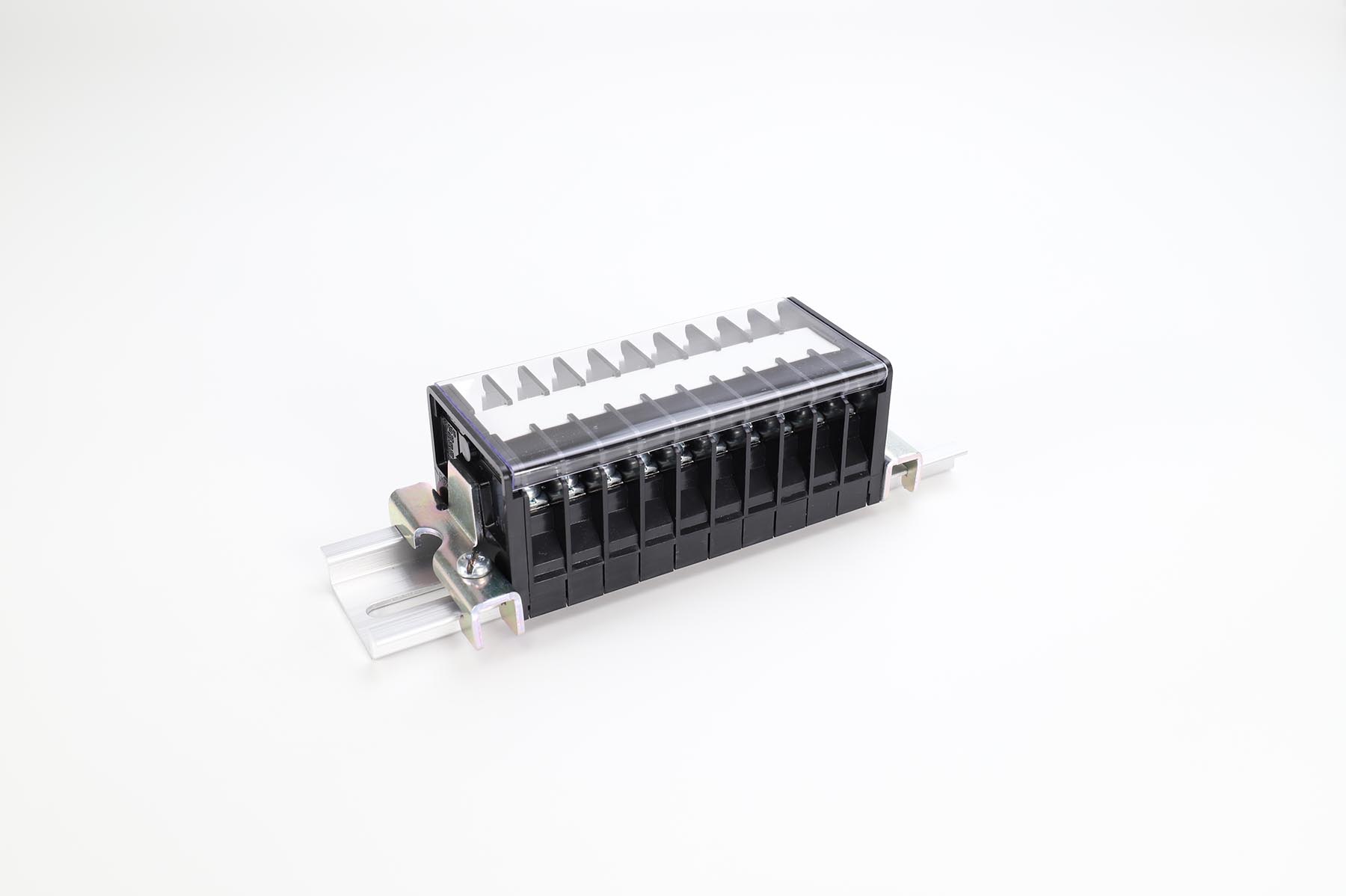

DF-20
梱包単位 小箱: 50 大箱: 1000
裸線被覆の剥き長12mm~13mm。
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 600V | 600V | 600V | |
定格通電電流 | 30A | 32A | 20A | |
定格適合電線 | 圧着 | 3.5mm² | 0.75~4mm² | AWG12~18 (FW2) |
裸線 | ー | 0.75~4mm² | ー | |
端子ネジ | M4×8 | M4×8 | M4×8 | |
締付トルク | 1.2~2Nm | 1.2~2Nm | 1.2~2Nm |
適合アクセサリー
エンドプレート | DF-15S~30E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-15S~30 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | YF-20、YMF-20 |
DF-30
梱包単位 小箱: 45 大箱: 900
裸線被覆の剥き長12mm~13mm。
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 600V | 600V | 600V | |
定格通電電流 | 40A | 41A | 30A | |
定格適合電線 | 圧着 | 5.5mm² | 1.25~6mm² | AWG10~16 (FW2) |
裸線 | ー | 1.25~6mm² | ー | |
端子ネジ | M4×8 | M4×8 | M4×8 | |
締付トルク | 1.2~2Nm | 1.2~2Nm | 1.2~2Nm |
適合アクセサリー
エンドプレート | DF-15S~30E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-15S~30 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | YF-25、YMF-25 |
DF-50
梱包単位 小箱: 45 大箱: 450
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 600V | 600V | 600V | |
定格通電電流 | 70A | 76A | 50A | |
定格適合電線 | 圧着 | 14mm² | 1.25~16mm² | AWG6~16 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M5×10 | M5×10 | M5×10 | |
締付トルク | 2~2.5Nm | 2~2.5Nm | 2~2.5Nm |
適合アクセサリー
エンドプレート | DF-50/75E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-50/75 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | YF-35、YMF-35 |
DF-75
梱包単位 小箱: 35 大箱: 350
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | |
定格通電電流 | 94A | 101A | 75A | |
定格適合電線 | 圧着 | 22mm² | 2~25mm² | AWG4~14 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M6×16 | M6×16 | M6×16 | |
締付トルク | 3.5~5Nm | 3.5~5Nm | 3.5~5Nm |
適合アクセサリー
エンドプレート | DF-50/75E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-50/75 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | YF-60 |
DF-75N
梱包単位 小箱: 25 大箱: 250
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | |
定格通電電流 | 120A | 120A | 90A | |
定格適合電線 | 圧着 | 22mm² | AWG4~14 | AWG4~14 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M6×16 | M6×16 | M6×16 | |
締付トルク | 3.5~5Nm | 3.5~5Nm | 3.5~5Nm |
適合アクセサリー
エンドプレート | DF-75NE |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-75N/100/150 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | YF-60 |
DF-100
梱包単位 小箱: 20 大箱: 200
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | |
定格通電電流 | 130A | 150A | 100A | |
定格適合電線 | 圧着 | 38mm² | 2~50mm² | AWG2~14 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M8×16 | M8×16 | M8×16 | |
締付トルク | 8~10Nm | 8~10Nm | 8~10Nm |
適合アクセサリー
エンドプレート | DF-100/150E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-75N/100/150 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | RS-150N、RMS-150N、YF-125、YMF-125 |
DF-150
梱包単位 小箱: 20 大箱: 200
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | |
定格通電電流 | 170A | 192A | 150A | |
定格適合電線 | 圧着 | 60mm² | 5.5~70mm² (撚線) | AWG1/0~10 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M8×16 | M8×16 | M8×16 | |
締付トルク | 8~10Nm | 8~10Nm | 8~10Nm |
適合アクセサリー
エンドプレート | DF-100/150E |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-75N/100/150 |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | RS-150N、RMS-150N、YF-125、YMF-125 |
DF-150N
梱包単位 小箱: 5 大箱: 100
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | |
定格通電電流 | 180A(60mm²) 160A(38mm²) | 200A(AWG1/0) 160A(AWG2) | 150A(AWG1/0) | |
定格適合電線 | 圧着 | 60mm² | AWG1/0~10 | AWG1/0~10 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M8×16 | M8×16 | M8×16 | |
締付トルク | 8~10Nm | 8~10Nm | 8~10Nm |
適合アクセサリー
エンドプレート | DF-150NE |
---|---|
チャンネルベース | DF-L |
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-150N |
マークバンド | DF-P-ECO、 B-12.0(ECO· F) |
ショートバー | RS-150N、RMS-150N、YF-125、YMF-125 |
DF-200N
梱包単位 小箱: 5 大箱: 100
定格 | JIS | IEC/EN | UL/cUL | |
---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | |
定格通電電流 | 240A | 240A | 250A | |
定格適合電線 | 圧着 | 100mm² | 5.5~100mm² | AWG4/0~10 (FW2) |
裸線 | ー | ー | ー | |
端子ネジ | M10×20 | M10×20 | M10×20 | |
締付トルク | 15~20Nm | 15~20Nm | 15~20Nm |
適合アクセサリー
チャンネルベース | DF-L |
---|---|
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-200N |
マークバンド | NPF-200N、、 B-12.0(ECO· F) |
ショートバー | RS-200N |
DF-300N
梱包単位 小箱: 5 大箱: 100
定格 | JIS | IEC/EN | UL/cUL | UL/cUL | |
---|---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | 600V | |
定格通電電流 | 310A | 309A | 300A | 400A | |
定格適合電線 | 圧着 | 150mm² | 5.5~150mm² | AWG300Kcmil ~10 (FW2) | AWG4/0~10 ×2本 (FW2) |
裸線 | ー | ー | ー | ー | |
端子ネジ | M10×20 | M10×20 | M10×20 | M10×20 | |
締付トルク | 15~20Nm | 15~20Nm | 15~20Nm | 15~20Nm |
適合アクセサリー
チャンネルベース | DF-L |
---|---|
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-300N |
マークバンド | NPF-300N、、 B-12.0(ECO· F) |
ショートバー | RS-300N |
DF-400
梱包単位 小箱: 4 大箱: 60
定格 | JIS | IEC/EN | UL/cUL | UL/cUL | |
---|---|---|---|---|---|
定格絶縁電圧 | 1000V | 1000V | 600V | 600V | |
定格通電電流 | 500A | 520A | 400A | 520A | |
定格適合電線 | 圧着 | 150mm² ×2本 | 14~150mm² ×2本 (撚線) | AWG500Kcmil ~8 (FW2) | AWG300Kcmil ~8×2本 (FW2) |
裸線 | ー | ー | ー | ー | |
端子ネジ | M12×25 | M12×25 | M12×25 | M12×25 | |
締付トルク | 25~35Nm | 25~35Nm | 25~35Nm | 25~35Nm |
適合アクセサリー
チャンネルベース | DF-L |
---|---|
締付金具 | DF-K1 、 DF-K2、 DF-K3 |
保護カバー | DFC-400 |
マークバンド | NPF-400 |
参考資料
レール組立品の全長と取付ピッチ(目安)
レール組立品の全長寸法(a)および取付寸法(b)の計算式
<算出条件>
レールの全長は全穴取付方法(レール取付用の長穴を途中でカットせすに全て残す形態)とします。
く組立事例>
上図に示しますように6種類の端子台をレールに組込み、締付金具(DF-K3)で両端を保持した場合、次のように算出します。
(1) 組込品の全長(c)の算出
(c) = (各形式の端子台単品幅 × 極数 + 各形式のエンドプレートの厚さ × 2) + (締付金具の幅 × 2)
= (8 × 3P + 3.5 × 2) + (10.5 × 2P + 3.5 × 2) + (14.5 × 2P + 3.5 × 2) + (19 × 2P + 3.5 × 2) + (24.5 × 2P + 3.5 × 2) + (27 × 1P + 3.5 × 2) + (10.5 × 2)
= (31) + (28) + (36) + (45) + (56) + (34) + (21)
= 251
(2) レール全長(a)の算出
レール全長(a)は、組込品の全長(c): 251 + 19 = 270以上で、35の整数倍の数値を選択します。
この場合、レール全長(a) = 280となります。
実際の全長はレール切断時の刃先の厚みによる影響で3mm程短くなり277mmとなります。
※刃先の3mm、取付寸法(b:最大)の12mm、最大と最少の差が4mm未満の場合は長穴を1つ追加するため「19 」を 加算して計算します。
(3) 取付寸法(b) の算出
取付寸法(b :最大) = レール全長(a) ー 12
取付寸法(b :最少) = 「組込品の全長(C)」か「レール全長(a) ー 52 」の大きい方となります。
この場合、取付寸法(b) = 251~265となります。
共通仕様
定格・仕様
定格絶縁電圧 | 600V | 1000V |
---|---|---|
定格インパルス耐電圧 | 6kV | 8kV |
耐電圧 | 2500VAC・1分間 | 3500VAC・1分間 |
絶縁抵抗 | 200MΩ以上(DC500V/DC1000Vメガ) | 200MΩ以上(DC500V/DC1000Vメガ) |
使用周囲温度 | -25℃~+70℃(但し、結露しないこと) | -25℃~+70℃(但し、結露しないこと) |
使用周囲湿度 | 45~85%RH(但し、結露しないこと) | 45~85%RH(但し、結露しないこと) |
本体ケース材質 | 変性PPE(難熱グレード: UL94 V-O) | 変性PPE(難熱グレード: UL94 V-O) |
準拠規格 | JIS C 8201-7-1 NECA C 2811(旧JIS C 2811) | JIS C 8201-7-1 NECA C 2811(旧JIS C 2811) |
