産業用
スリップリング

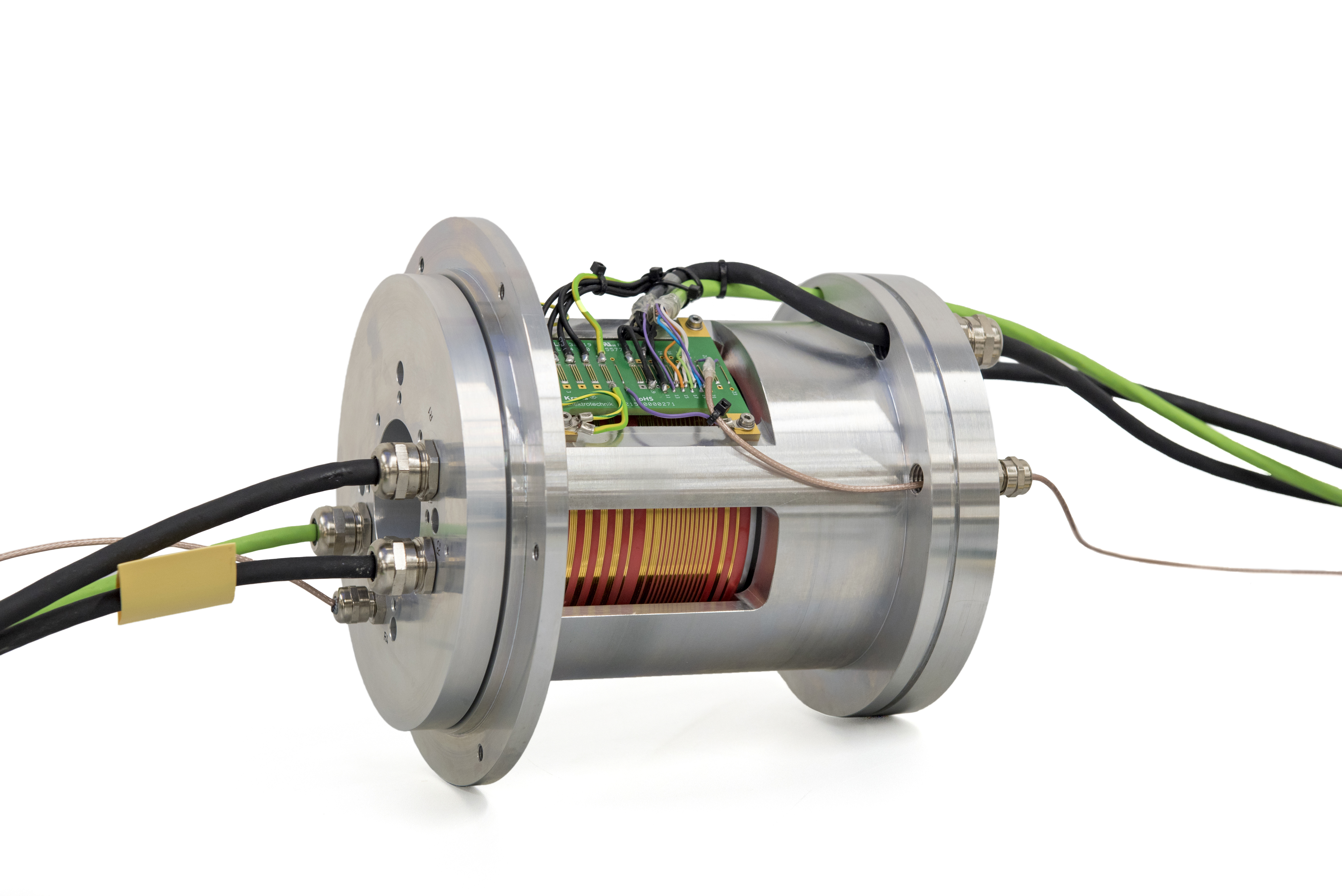

ドイツのKraus(クラウス)社製スリップリングは、過酷な産業環境でも最高峰の接続信頼性を発揮します。

資料・ダウンロード

会員ミブ会員

ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例)CADデータ、仕様参考図、環境資料、アプリケーション、等

カタログ

Kraus社製品カタログ

PDF形式 31.3MB

リーフレット

Kraus製品リーフレット

PDF形式 689KB

各種シート

見積依頼シートSlip-ring Spec. Sheet

形式 18KB

お知らせ

設計段階からのカスタム対応・ODM

極数・電圧・サイズ・保護等級(IP)など、お客様の要求仕様に合わせたカスタム対応が可能です。設計段階からのご相談も、ぜひお気軽にお問い合わせください。

採用事例

様々な分野で採用実績を持つKraus(クラウス)社製スリップリング

FA(ファクトリーオートメーション)
繊維機械 射出成形機 充填システム 複雑なロボットシステム フライス盤 工作機械 ラベリングマシンなど、幅広い用途で活用されています。

建設関連
掘削機 タワークレーン 高所作業車 自動車クレーン 船舶クレーン 等の建設機械の性能において重要な役割を果たします。

石油・ガス生産用 海洋設備
石油掘削プラットフォームや、その他の海洋設備で使用される製品は、高い耐久性と品質技術で知られています。石油・ガス生産の厳しい要求を満たすために、信頼性と安全性を確保しながら稼働しています。

防爆タイプ
防爆型スリップリングは、電気火花やアークがスリップリング外部の引火しやすい雰囲気に到達する前に消火するように設計されており、石油・ガス、化学製造、鉱業、農業など、さまざまな産業において重要な構成要素となっています。

風力発電
連続回転時の安定した伝送品質に加え、当社製品の堅牢性も非常に重要です。Krausスリップリングはメンテナンスの手間が少なく、風力タービンで最大1億5000万回転まで耐えることができます。さらに、洋上用途向けに耐海水性を確保した構造バリエーションもご用意しています。

防衛用途向けスリップリング
安全・防衛技術分野は、製品の品質基準、信頼性、柔軟性に関して非常に高い要求水準を課す、最も厳しい産業分野の一つと言えます。こうした高度なセキュリティが求められる分野特有の要件を理解し、最高水準の安全基準を満たすスリップリング・ソリューションを提供しています。

仕様

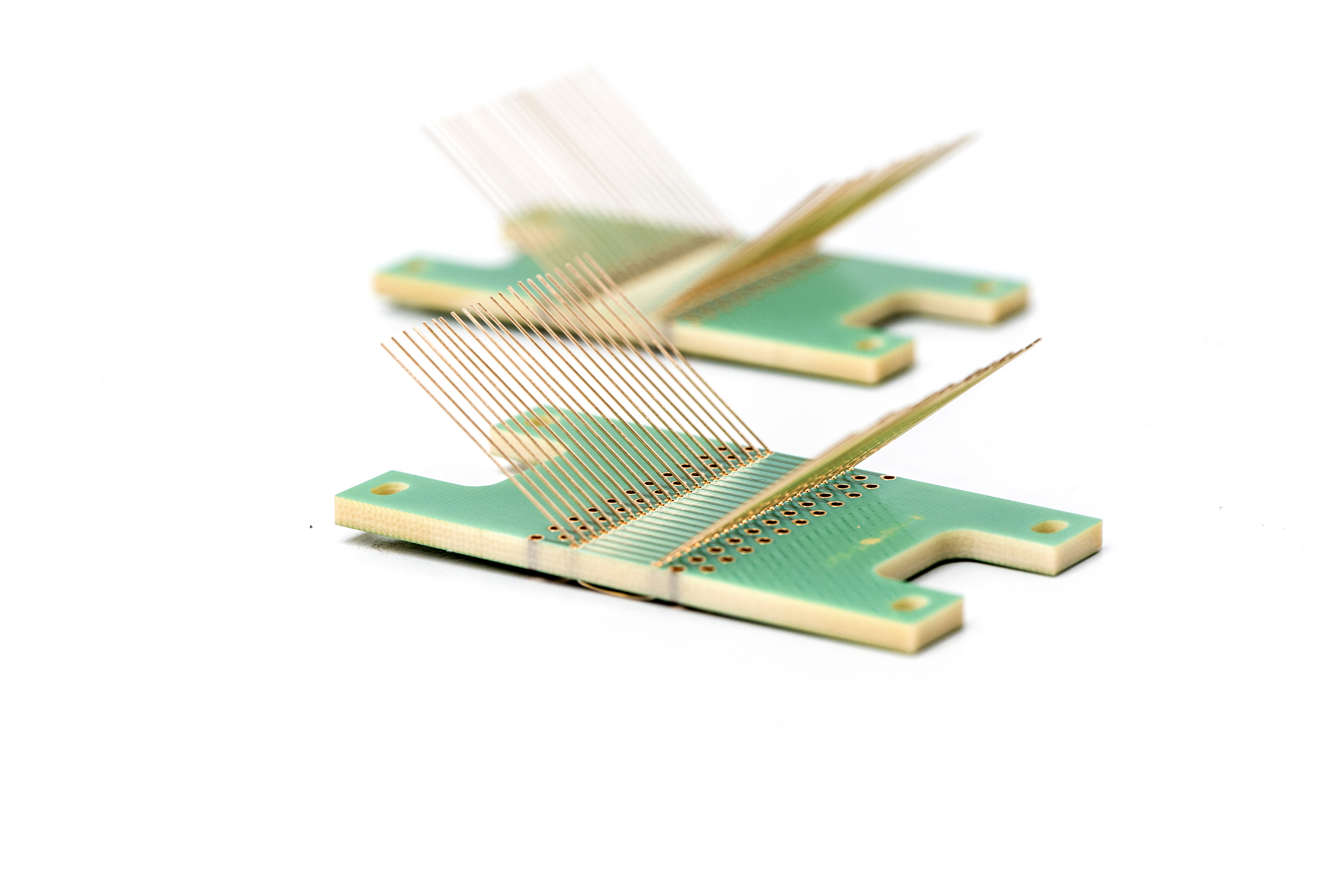

​マルチワイヤシステム

接触点数「20点」が生み出す、圧倒的な安定性と長寿命。

  • オイル塗布不要の完全メンテナンスフリーで、メンテナンスコストを劇的にカット。

  • 40mΩ未満の低コンタクトノイズを実現し、CAN-Busや1Gbit Ethernetなど高速信号のロスを防ぎます。

ブラシ接点あたりの接触点数
20
極数
1~200
コンタクトノイズ
40mΩ未満
通信・信号形式
CAN-Bus, Profi-Bus, Device Net, 1 Gbit Ethernet, などに対応
電流値
mA から 16A
電圧値
mV から 1000V
特徴
メンテナンス不要/オイル塗布不要

​ゴールドワイヤーブラシ

映像・高速通信・大電流の複合伝送を1ユニットで。

  • 最高IP69Kの防塵防水構造に対応。水洗い環境や粉塵の舞う現場でも安心して採用可能です。

  • 低VSWR(電圧定在波比)かつ低挿入損失により、最大1.5Gbpsのアナログ/デジタルビデオ信号やギガビット通信を安定保持します。

  • 同軸高周波伝送
    50Ωと75Ω
    アナログ及びデジタルビデオ信号の伝送
    最大1.5Gbp/s
    回転速度
    高速アプリケーションに対応
    極数
    1~500
    コンタクトノイズ
    5~30mΩ
    通信・信号形式
    最大1.5Gbit HD-SDI, CAN-Bus, Profi-Bus, RS422, などに対応
    イーサネットとギガビットイーサネット
    100 Mbps~1 Gbps
    EMC保護国際規格に準拠した高いEMC保護
    電流値
    mA から kA
    電圧値
    mV から kV
    保護等級
    顧客仕様に応じてIP69Kまで対応
    特徴
    低いVSWR(電圧定在波比)と挿入損失(ケーブル種類による)

技術資料

各ブラシの仕様をKrausHPにて、ご確認頂けます。
