プッシュイン端子台

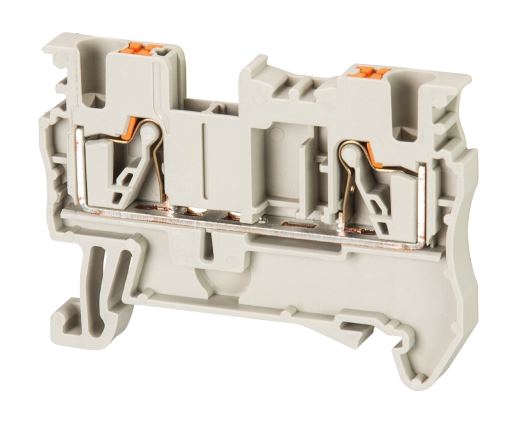

WTPNシリーズ

販売中
  • WTPN

ご相談窓口

ダイレクトにケーブルをpush-in（プッシュイン接続）できる端子台です。MIBUの端子台と組み合わせたカスタマイズもご相談ください。

資料・ダウンロード

会員ミブ会員

ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例）CADデータ、仕様参考図、環境資料、アプリケーション、等

ミブ会員登録
会員ミブ会員の方はこちらからログイン
ユーザーID・パスワードがご不明な場合

カタログ

wieland DINレール端子台カタログ

PDF形式 6.2MB

ダウンロード

お知らせ

特長

3つの特長

工具の有無に関わらず接続可能

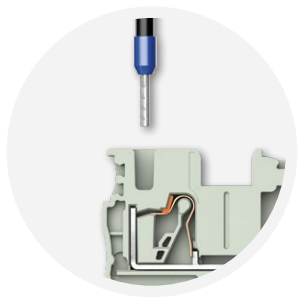

  • フェルール付き導体または単線導体を直接挿入します
  • 細い撚線の導体をマイナスドライバーまたはプラスドライバーで開放し接続する
  • 振動に強い接続方式

省スペース設計

  • わずか3.5mmの高密度設計、最大300V、15A、14AWGに対応
  • 最大66％の省スペースを実現する、マルチ端子台
  • 2列のジャンパー取付口

機能

  • 導通チェックホールが設けられています
  • どの様なドライバーでもプッシュボタンを押せば接続は開放されます
  • アース端子台もスクリューレス

紹介動画

Wieland 端子台(ネジ・プッシュイン)

製品

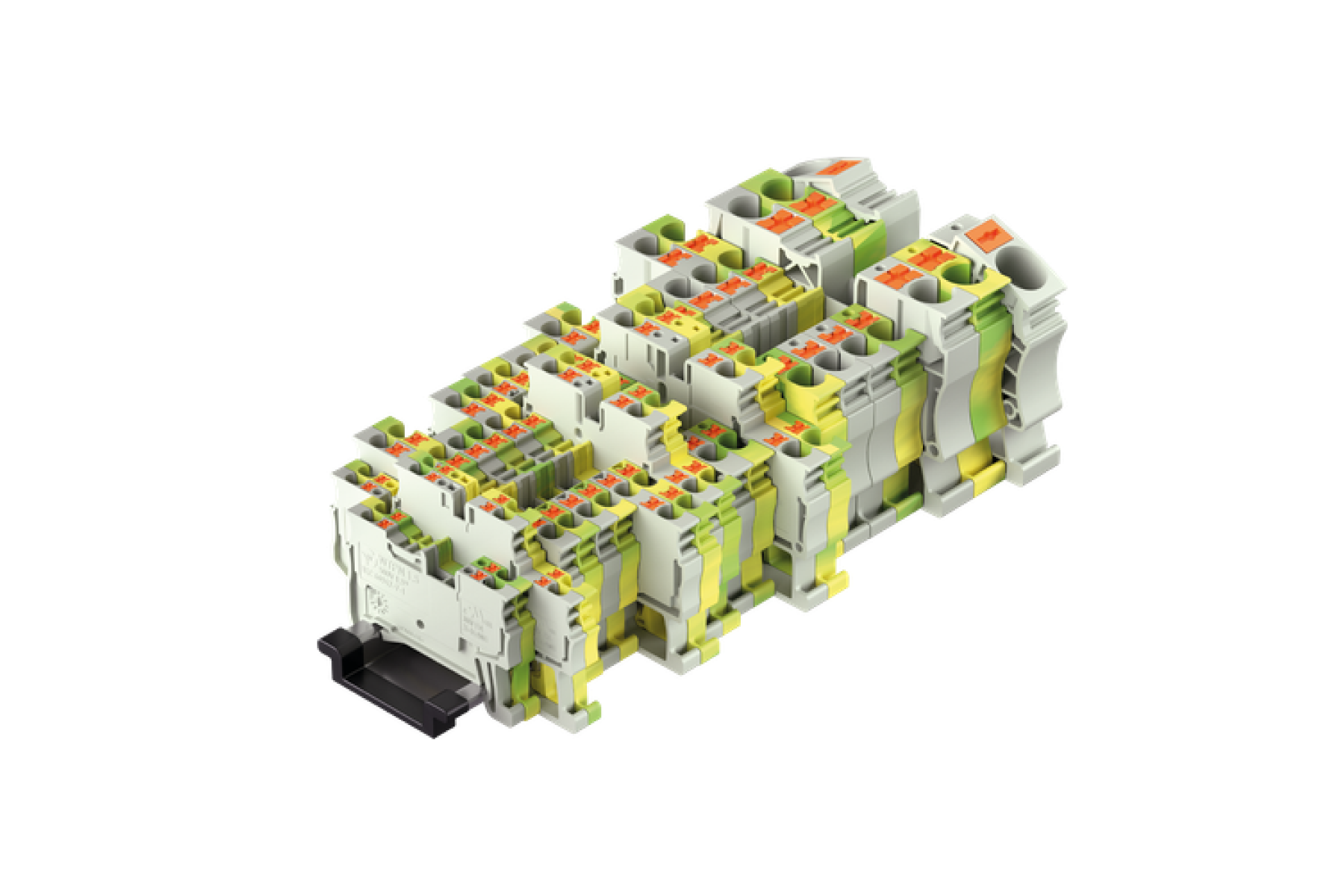

プッシュイン接続 selos WTPN 端子台

工具不要のワンタッチ配線

単線やフェルール付き電線は差し込むだけ。直感的なプッシュイン技術で配線工数を削減します。

設置時間をさらに短縮

プラグイン式クロスブリッジや連続ストリップマーカー、各種ラベリングシステムに加え、設計ソフトウェアまで豊富なオプションを展開。立ち上げから施工までの効率をトータルで高めます。

  • 2極、3極、または4極（コモン）のタイプおよびアース端子台
  • 2列または3列の多段式端子台
  • ヒューズ、ナイフ式遮断器、変流器用の端子台
  • 特殊機能を備えた端子台 – センサー、モーター、ダイオード、プラグイン式など
  • 対応導体サイズ：0.14 mm²～25 mm² / 26 AWG～4 AWG、最大電流：82アンペア
  • さらに、定格電力最大300V、15A、14AWG、IEC 500V、17.5A、0.14～1.5mm²の3.5mm幅の端子台を備え、狭いスペースに最適です。
導体の断面1.5～16㎟
定格電流最大76A（IEC規格）／82A（UL、CSA規格）
定格電圧最大1000V（IEC）／600V（UL、CSA）
