電気配線用高速マルチプリンター
MP-60B
(本体)

さらに幅広いチューブに対応したハイエンドモデル。

資料・ダウンロード

カタログ

電気配線用高速マルチプリンター MP-60シリーズ

PDF形式 5.4MB

リーフレット

サプライリーフレット

PDF形式 1,022KB

リーフレット

チューブプリンター導入事例

PDF形式 3.3MB

マニュアル

WaveVアップデートマニュアル(Ver2.00以降) 更新日:2023.09.14

PDF形式 746KB

マニュアル

WaveV応用機能取扱説明書更新日:2023.09.14

PDF形式 854KB

マニュアル

WaveV取扱説明書更新日:2023.09.14

PDF形式 4.5MB

マニュアル

MP-60N・60B_ハードウェア取扱説明書更新日:2023.09.14

PDF形式 2.8MB

参考資料

輸出貿易管理令判定書プリンター

PDF形式 116KB

お知らせ

概要

壬生のプリンターがさらにパワーアップ!様々な種類のチューブが印字可能なMP-60Bが新登場!

  • チューブ、記銘板、ラベルを1台で印字できる高速プリンターです。高精細の印字品質と高い作業性を実現しました。
  • 熱収縮・ヒダ付き・難燃など様々な種類のチューブに、簡単・きれいな印字が可能になりました。
  • 専用制御ソフトとUSB接続ケーブルを標準装備。パソコンを活用したデータの入カ・編集・保存等、さまざまな機能を搭載しています。
  • 対応言語 日本語/英語/中国語

特長

圧倒的なハイスピード

MP-60シリーズは美しい印字だけではなく、早さも兼ね備えています。
一般的な電気配線用プリンターと比較して30%以上の生産性向上向上を実現します。

チューブ

MP-60Bでは多様な素材、幅、形状のチューブに印字が可能です。

  • PVCチューブ
  • ​熱収縮チューブ
  • フラットチューブ
  • ECOチューブ
  • ヒダ付きチューブ
  • ULチューブ
  • 大径チューブ​
  • ​180度回転印字機能

    ​アプリ設定で印字内容を交互に180度回転することが可能です。
    電線加工作業の大幅な短縮が実現できます。

    ​定寸カットモード

    印字はせず、定寸カットのみを行う事が可能です。
    印字リボンを節約し、コストを削減できます。

    記銘板

    ​自由なデザインが可能

    仕切り線や囲み枠、白黒反転印字に対応。
    用途に応じて自由なデザインが可能です。

    ​自動ピッチ割り出し機能

    端子台の全長と極数を指定するだけでピッチを割り出します。
    ※1/100mm単位まで補正できます。

    ​グループ化機能

    複数極をグループ化することができ、仕切り線を自由に設定できます。

    ラベル

    ​​マス目ラベルにも対応

    長尺タイプのラベルの他、マス目タイプのラベルにも対応しています。

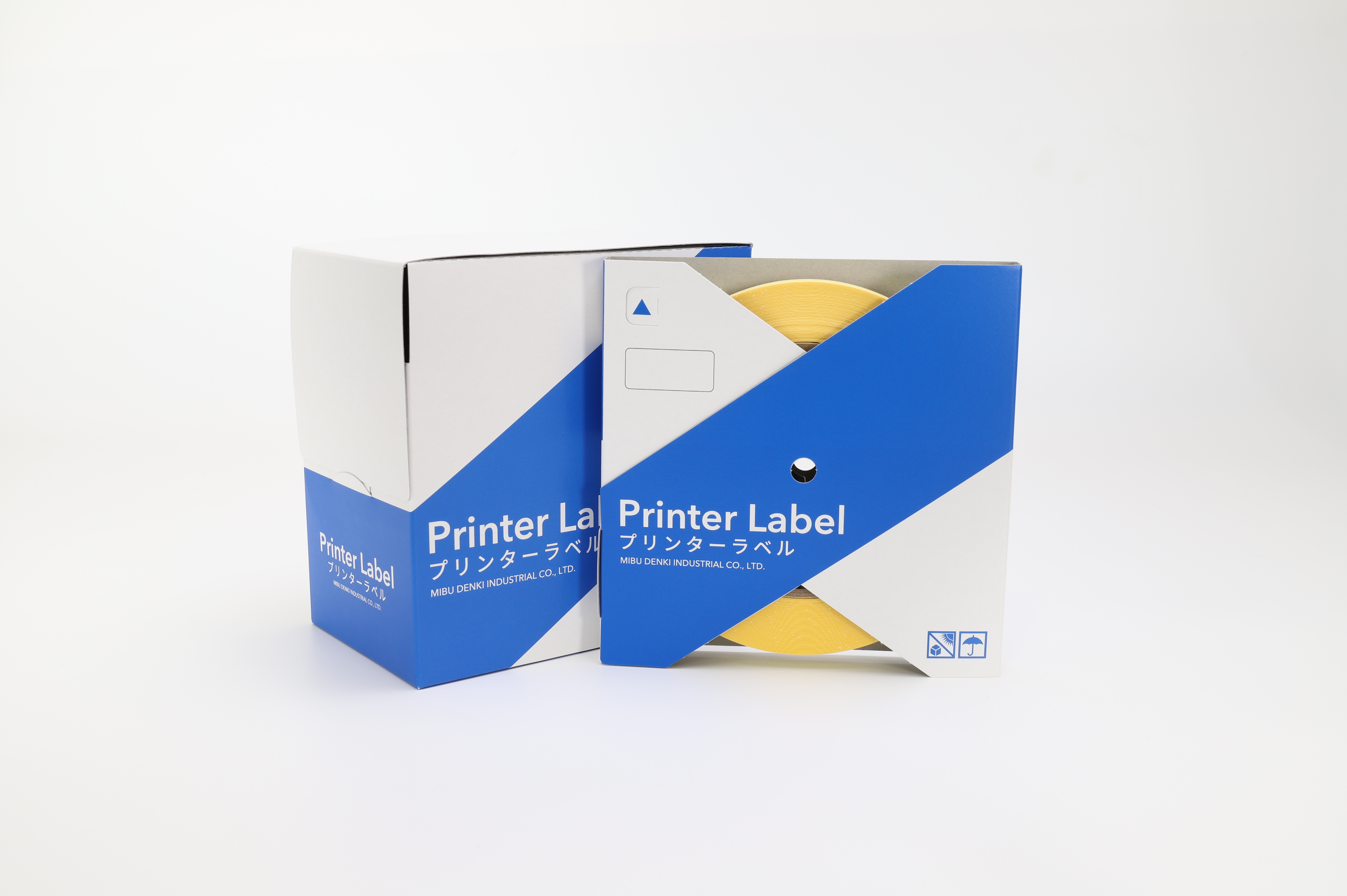

    カラーラベルのラインナップ

    通常の白ラベルの他にも、黄色・銀色のプリンターラベルをご用意。
    用途に応じて使い分けることが可能です。

    半カット機能

    長尺ラベルのシール部分のみをカットできる機能を搭載。
    必要に応じてシールの長さを変えることができます。

    レベルアップした内部機構

    ​印字リボン

    摩擦に強く、印字が印字が鮮明な熱転写インクリボン。
    コストパフォーマンスに優れます。

    ​印字ヘッド

    熱転写式サーマル印字ヘッドを搭載。
    高精細印字と高速印字の両立を実現しました。

    ​カッター

    アプリ制御のカッター深度調整により、すべてのワークで全/半カットに対応しています。

    ​メンテナンス性の向上

    印字ヘッド、カッターの交換に加え、MP-60Bでは搬送ローラーの交換がお客様の手で可能となりました。
    これにより、主要搬送部品全てをセルフメンテナンスすることができます。

    専用アプリケーション『ウェーブV』

    MP-60シリーズの能力を引き出す進化するアプリケーション。

    MP-60シリーズのマルチな能力を引き出し、お使いのパソコンで直感的に操作できる専用制御アプリケーション「ウェーブV」は、お客様の声を反映して、常にアップデートし続けています。

    直感的で自由度の高いデザイン作成​

    プレビューモードで印字内容を確認しながらデータ作成ができるデザイン編集機能は、
    どなたでも直感的に操作できるように設計されています。
    文字サイズはワーク幅に合わせて自由に拡大縮小。自由度の高い印字スタイルのカスタマイズ。
    特殊文字、QRコード、画像データなどにも対応。
    思いのままにデザインが作成できます。

    便利機能

    ​CSVコンバート

    CSVデータに対応しデータの作成時間を大幅に短縮します。

    フォルダ監視印字機能

    指定したフォルダにデータを入れるだけで自動的に印字がスタートします。

    日中英トライリンガル

    日本語、中国語、英語に対応しています。

    無償アップデート対応

    最新のニーズを反映するアップデートでお客様をサポート

    ​​PC1台で複数制御も

    複数台のMP-60シリーズをPC1台に接続し、まとめて制御することができます。
    複数台制御により、更に生産性を向上させることができます。
    ※お使いのPCスペックや使用環境により、使用可能な台数が異なる場合がございます。

    CAD連携

    ECAD・ACADの盤内配線測長システムとの連携が可能です!

    ECAD・ACADとの連携により、回路データから印字情報をコンバート。
    これまで時間の掛かっていた入力作業を省略できます。


    株式会社 ECADソリューションズのサイトはこちら


    図研アルファテック 株式会社のサイトはこちら

    オンラインヘルプ

    オンラインヘルプを開設しました

    オンラインマニュアルによる詳しい使用方法や、Q&A形式でトラブルの解決方法をご紹介しています。

    動画ガイド

    サプライ品

    専用印字リボン

    黒色のTRB-200の他、白色も揃えています。

    長尺記銘板

    短尺の記銘板に比べ作業効率がよく、素材のロスも少なくなります。

    材質は環境にやさしいABSを採用しています。

    ラベル

    サイズ・色・材質、豊富なバリエーションでさまざまなご要望にお応えします。

    環境にやさしいECO仕様(PET製)もご用意しています。

    仕様

    製品仕様

    文字種類数字0~9、英大小文字A~Z、漢字、かな文字、記号
    (PC内フオント使用、種類により使用不可文字あり)
    文字サイズサイズによる指定(端子M=39)
    文字間隔可変(ー 12~+24dot)
    文字行数標準最大3行(特殊最大6行)
    文字方向縦印字、横印字
    最大入カデータ数2000ライン
    印字数量設定9999個
    最大印字文字数98文字(100mmピッチMSコシックSSサイズ使用時)
    印字方式熱転写方式印字密度12dot/mm
    ワークサイズΦ2-22mm(チューブモード時)
    折幅最大 約35mm(熱収縮チューブモード時)
    幅4-12mm(記銘板モード時)
    幅25-13mm(長尺ラベルモード時)
    印字スピード20mm/sec ~52mm/sec(標準40mm/sec)
    連番機能8進、10進、16進、ステップ、アルファベット
    補正機能印字位置、印字濃度、その他多種
    インターフェイスUSB2.0以上のTypeAコネクタが必要
    電源AC100~240V(プラグは100V日本国内仕様)
    消費電力100W以下
    周囲条件温度 動作時:10~25℃
       保存時:0~40℃
    湿度 動作時:40~70%
       保存時:30~90%
    結露なきこと
    サイズ約W260mm x H338mm xD221mm
    重量12.4kg


    動作環境

    対応OS日本語版 Windows 10
    ※Windows 10Sには対応しておりません
    ※最新のWindows Update適用のこと
    対応機種上記OSがプリインストールされたPC
    ※プリンター本体との接続にUSBポートが必要 ※グラフィック性能の高いPCを推奨
    CPUCore i3 同等以上推奨
    メモリー4G以上推奨(3台制御8G以上推奨)
    カラー16bit(65536色)以上
    ディスクドライブCD-ROMドライブ必須
    ※インストール時に必要となります。


    • 上記仕様は、改良などのために予告なく変更することがありますのでご了承ください。
    • Windows10は、マイクロソフト社の登録商標です。
    • その他、記載されている会社名、製品名は各社の登録商標または商標です。
