製品

端子台

電源用分岐端子台FTK-S / -Wシリーズ

• セルフアップネジ式

分岐端子台

定格絶縁電圧

1000V

耐電圧

3500VAC・1分間

絶縁抵抗

200MΩ以上（DC500Vメガ）

使用周囲温度

-25℃～+70℃（但し、結露しないこと）

使用周囲湿度

45～85%RH（但し、結露しないこと）

本体ケース材質

ポリカーボネイト（難燃グレード：UL94 V-2)

端子台

トランス用端子台TRTシリーズ

• セルフアップネジ式

アングル型でコンパクト設計のトランス用端子台＜特注品仕様＞端子台保護カバーPC樹脂製（ポリカ―ボネート）を品揃え

定格絶縁電圧

500Vまたは600V

定格インパルス耐電圧

6kV

耐電圧

2500VAC・1分間

絶縁抵抗

200MΩ以上（DC500Vメガ）

使用周囲温度

-25℃～+70℃（但し、結露しないこと）

使用相対湿度

45～85%RH（但し、結露しないこと）

本体ケース材質

変性PPE（難燃グレード：UL94 V-0)

準拠規格

JIS C 8201-7-1
NECA C 2811（旧JIS C 2811）

• 各形式の定格・仕様については、基本的にJIS定格に準拠し表記しています。

端子台

基板用端子台PWTシリーズ

• セルフアップネジ式

6.5㎜ 7.62㎜ ピッチ

定格

JIS · UL

定格絶縁電圧

250V

定格インパルス耐電圧

2.5kV

定格通電電流

7A

耐電圧

2000VAC·1分間

絶縁抵抗

100MΩ以上(DC500Vメガ）

使用周囲温度

-25℃~＋70℃ （但し、結露しないこと）

使用相対湿度

45~85%RH（但し、結露しないこと）

本体ケース材質

PBT（難燃グレード：UL94-VO、ガラス含有）

定格適合電線

AWG14～20

端子ネジ

M3×6

締付トルク

0.6Nm

準拠規格

JISC 8201-7-1
NECA C 2811（旧JISC 2811)

端子台

基板用端子台TLPシリーズ

• セルフアップネジ式

7.62㎜ ピッチ

定格

JIS · UL · cUL · IEC/EN

定格絶縁電圧

250V

定格インパルス耐電圧

2.5kV

定格通電電流

10A

耐電圧

2000VAC·1分間

絶縁抵抗

1000MΩ以上(DC500Vメガ）

使用周囲温度

-25℃~＋70℃ （但し、結露しないこと）

使用相対湿度

45~85%RH（但し、結露しないこと）

本体ケース材質

PBT（難燃グレード：UL94-VO)

定格適合電線

AWG14～22

端子ネジ

M3×6

締付トルク

0.5Nm

準拠規格

JISC 8201-7-1
NECA C 2811（旧JISC 2811)

• 霞線サイズAWG14の圧着端子はR2-3Sをこ使用願います。

端子台

基板用端子台TBUシリーズ

• セルフアップネジ式

7.62㎜ 8.5㎜ ピッチ

定格

JIS

定格絶縁電圧

250V

定格インパルス耐電圧

2.5kV

定格通電電流

10A

耐電圧

2000VAC·1分間

絶縁抵抗

1000MΩ以上(DC500Vメガ）

使用周囲温度

-25℃~＋70℃ （但し、結露しないこと）

使用相対湿度

45~85%RH（但し、結露しないこと）

本体ケース材質

PBT（難燃グレード：UL94-VO)

定格適合電線

AWG18

端子ネジ

＜TBU751＞
M3×6
＜TBU761＞
M3.5×7

締付トルク

＜TBU751＞
0.5Nm
＜TBU761＞
0.8Nm

準拠規格

JISC 8201-7-1
NECA C 2811（旧JISC 2811)

端子台

基板用端子台PTBシリーズ

• セルフアップネジ式

14㎜ 19㎜ ピッチ

定格

JIS/UL/cUL

定格絶縁電圧

600V

定格インパルス耐電圧

6kV

定格通電電流

＜PTB-50×3P＞
65A (AWG6) / 30A (AWG10)
＜PTB-100×3P＞
100A (AWG3) / 30A (AWG10)

耐電圧

AC2500V · 1分間

絶縁抵抗

200MΩ以上(DC500Vメガ）

使用周囲温度

-30℃～＋90℃ （但し、結露しないこと）

使用相対湿度

20～95%RH（但し、結露しないこと）

本体ケース材質

PBT（難燃グレード：UL94-VO)

定格適合電線

＜PTB-50×3P＞
圧着(FW2): AWG14～6/AWG14～8×2本接続可
裸線(FW2): AWG14～10
＜PTB-100×3P＞
圧着(FW2): AWG10～3/AWG10～2×2本接続可
裸線(FW2): AWG10

端子ネジ

＜PTB-50×3P＞
M5×12
＜PTB-100×3P＞
M6×16

締付トルク

＜PTB-50×3P＞
2.5Nm
＜PTB-100×3P＞
4.0～6.0Nm（裸線：6.0Nm)

準拠規格

UL1059ターミナルブロック
NECA C 2811 (旧JIS C 2811)

端子台

仮設用端子台NTシリーズ

仮設用端子台

定格絶縁電圧

600V

耐電圧

2500VAC・1分間

絶縁抵抗

200MΩ以上（DC500Vメガ）

使用周囲温度

-25℃～+70℃（但し、結露しないこと）

使用周囲湿度

45～85%RH（但し、結露しないこと）

本体ケース材質

ポリカーボネイト（難燃グレード：UL94 V-2)

端子台

貫通形端子台TGシリーズ

貫通形端子台

定格

JIS · UL

定格絶縁電圧

600V

定格通電電流

＜TG175B＞
75A
＜TG200B-100＞
100A
＜TG200B-150＞
150A

耐電圧

2500VAC·1分間

絶縁抵抗

1000MΩ以上(DC500Vメガ）

使用周囲温度

-25℃~＋70℃ （但し、結露しないこと）

使用相対湿度

45~85%RH（但し、結露しないこと）

本体ケース材質

＜TG175B＞
PBT（難燃グレード：UL94-VO)
＜TG200B-100＞
PC（難燃グレード：UL94-VO)
＜TG200B-150＞
PC（難燃グレード：UL94-VO)

適合電線

＜TG175B＞
AWG4～10
＜TG200B-100＞
AWG3～10
＜TG200B-150＞
AWG1～4

端子ネジ

＜TG175B＞
(M5) M5×12 / (M6) M6×12
＜TG200B-100＞
M6×12（黄銅・ニッケルメッキ）
＜TG200B-150＞
M6×12（鉄銅・三価クロメート）

締付トルク

＜TG175B＞
(M5) 2.0Nm / (M6) 2.5Nm
＜TG200B-100＞
2.3Nm
＜TG200B-150＞
5.3Nm

端子台

テストターミナルPTT・CTT・TTシリーズ

標準型と大電流型の2タイプ

定格絶縁電圧

440V

380V

絶縁抵抗

200MΩ以上（DC500Vメガ）

耐電圧

2000VAC · l分間

絶縁材

ポリカーボネイト（難燃グレード：UL94V-2)

POM

導電体

黄銅（ニッケルめっき）

使用周囲温度

-25℃~＋70℃

色

黒、緑

黒

• 操作ツマミ部の手締めトルクは約0.5Nmを目安にし、出来るだけ強く締め付けてください。
• 操作ツマミ部の手締めトルクは、スプリングワッシャーが漬れて平坦になる程度に、出来るだけ強く締め付けてください。

端子台

電源用端子STシリーズ

電源用端子

定格絶縁電圧

250V

絶縁抵抗

200MΩ以上（DC500Vメガ）

耐電圧

2000VAC · l分間

使用周囲温度

-25℃~＋70℃

色調

黒、緑(ST-80とST-100は黒のみ）

• 操作ツマミ部の手締めトルクは約0.5Nmを目安にし、出来るだけ強く締め付けてください。

端子台

アース用端子ETシリーズ

アース用端子

定格絶縁電圧

250V

絶縁抵抗

200MΩ以上（DC500Vメガ）

耐電圧

2000VAC · l分間

絶縁材

ポリアセタール（白）

導電体

黄銅（ニッケルめっき）

使用周囲温度

-25℃~＋70℃

• 操作ツマミ部の手締めトルクは約0.5Nmを目安にし、出来るだけ強く締め付けてください。
• 端子は絶縁皮膜されていません。電源用として金属パネルに取り付ける場合、別売の絶縁ブッシュ（材質：ポリアセタール）を別途設けてください。

端子台

ヒューズホルダーMF-10

ヒューズホルダー

定格絶縁電圧

250V

定格通電電流

10A

耐電圧

2000VAC ·1分間

絶縁抵抗

200MΩ以上（DC500Vメガ）

定格適合電線

5.5mm²

適合ヒューズ管

Φ6.4×30L Φ6.35×31.8L 10A (MAX.)

端子ネジ

M4×8

締付トルク

1.2～1.8Nm

使用周囲温度

-25～+70℃（但し、結露しないこと）

使用相対湿度

45～85%RH（但し、結露しないこと）

本体ケース材質

ポリカーボネイト（難燃グレード：UL94V-2)

取付ネジ

M4×8

梱包単位

小箱：100

• 定格・仕様については、基本的にJIS定格に準拠し表記しています。

端子台

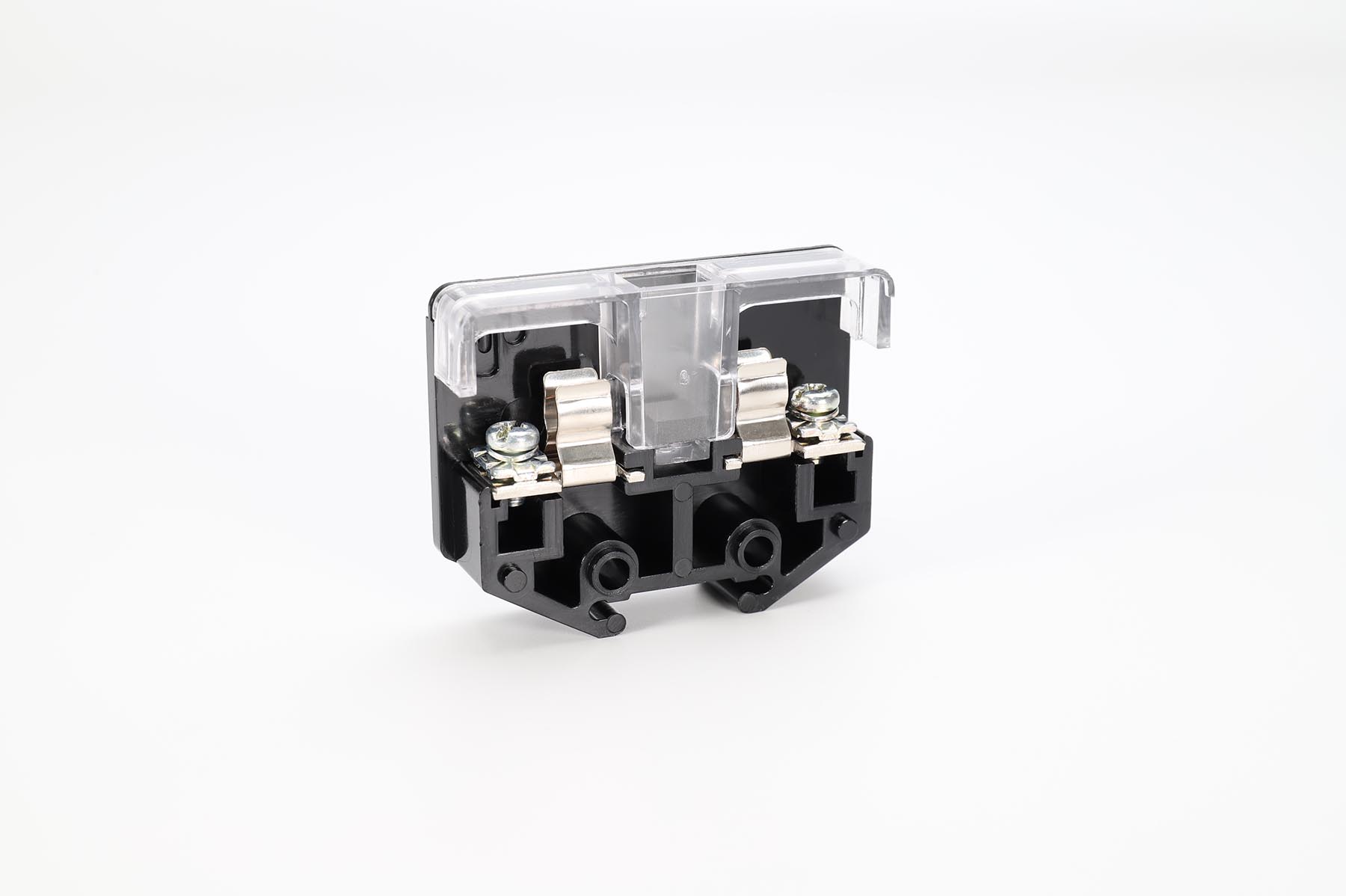

ヒューズホルダーFF-10

ヒューズホルダー

定格絶縁電圧

250V

定格インパルス耐電圧

4kV

定格通電電流

10A

耐電圧

2000VAC ·1分間

絶縁抵抗

200MΩ以上（DC500Vメガ）

定格適合電線

5.5mm²

適合ヒューズ管

Φ6.4×30L Φ6.35×31.8L 10A (MAX.)

端子ネジ

M4×8

締付トルク

1.2～1.8Nm

使用周囲温度

-25～+70℃（但し、結露しないこと）

使用相対湿度

45～85%RH（但し、結露しないこと）

本体ケース材質

ポリカーボネイト（難燃グレード：UL94V-2)

梱包単位

小箱：50

準拠規格

JIS C 8201-7-1
NECA C 2811（旧JIS C 2811）

端子台

レール連結部材エンドプレート

端子台を連結するとき側板として両端に使用します。

端子台

アクセサリー保護カバー

ポリカーボネイト製で強度が強く、透明性に優れています

端子台

アクセサリーマークバンド/長尺記銘板

定尺タイプ（ABS製）長尺タイプ（ABS製／PVC製鉛フリー）

端子台

レール連結部材チャンネルベース

DIN規格に準じたレール状のアルミ製支持金具です。端子台ユニットの他、さまざまな機器の取り付けに対応します。

端子台

レール連結部材締付金具

チャンネルベースに連結し組立てた端子台アセンブリの両端の固定に使用します。

端子台

ショートバー

• 短絡片

各種ピッチサイズをラインアップ

端子台

OEM・ODM製品カスタム端子台

創業以来の社業である、端子台製作に関する長年の経験とノウハウを総動員し、お客様のご希望にお応えします
